Рукав на компрессор — гибкий шланг для подачи сжатого воздуха к пневматическому инструменту или потребителю. Правильно выбранный рукав выдерживает рабочее давление, сохраняет гибкость при низких температурах и не разрушается от контакта с маслом компрессора. В этой статье разберём виды шлангов для компрессора, ключевые характеристики, типичные ошибки при выборе и правила замены воздушного рукава.

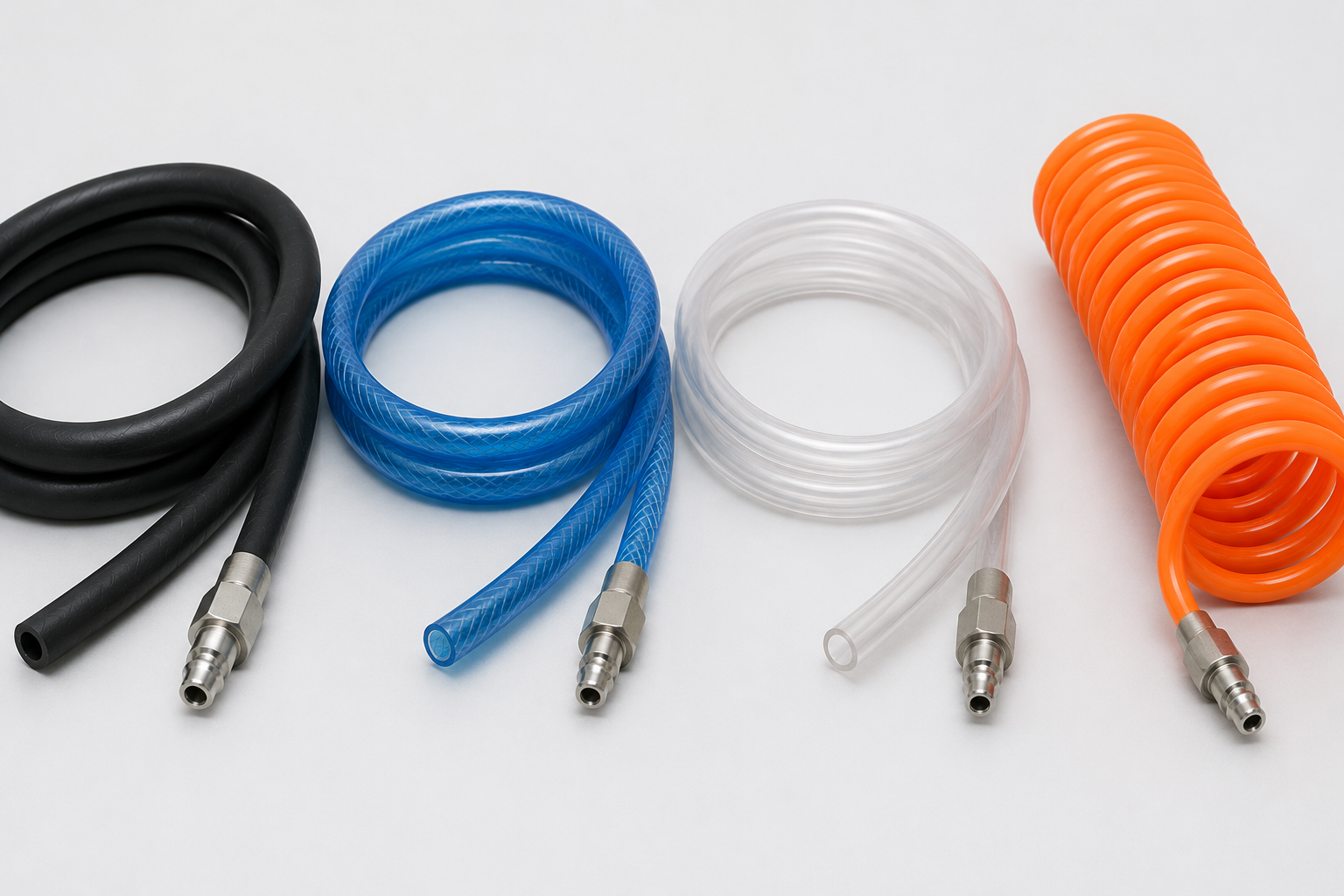

Для подачи воздуха от компрессора к инструменту применяют рукавы четырёх основных типов: резиновые, ПВХ, полиуретановые и спиральные. Каждый тип отличается рабочим давлением, гибкостью и диапазоном рабочих температур.

Резиновый шланг на компрессор

Резиновый шланг — наиболее распространённый вариант воздушного рукава для компрессора в профессиональном применении. Резина сохраняет гибкость при температурах до −40 °С, не деформируется при нагреве и устойчива к контакту с маслом компрессора. Армирование выполнено из стальной проволоки или синтетических нитей, что обеспечивает рабочее давление до 20 бар.

ПВХ-шланг на компрессор

ПВХ-шланг изготовлен из поливинилхлорида и отличается лёгким весом и низкой стоимостью. Шланг применяют в бытовых компрессорах с рабочим давлением до 10–12 бар при температуре выше 0 °С. Армирование выполнено из синтетических нитей, а соединения с фитингами чаще всего выполняют с помощью обжимных хомутов.

Полиуретановый шланг на компрессор

Полиуретановый шланг отличается малым весом и высокой стойкостью к истиранию — не перекручивается при укладке и быстро возвращает форму. Полиуретановые шланги применяют при рабочем давлении до 15 бар. Соединения с фитингами выполняют через быстроразъёмные штуцеры без дополнительного армирования.

Рабочее давление воздушного рукава

Рабочее давление — ключевая характеристика шланга для компрессора, определяющая допустимое давление воздуха при эксплуатации. Резиновые шланги с армированием из стальной проволоки рассчитаны на рабочее давление 16–20 бар, что соответствует профессиональным компрессорам. ПВХ- и полиуретановые шланги без стального армирования применяют при давлении до 10–15 бар.

Диаметр и пропускная способность рукава

Внутренний диаметр шланга для компрессора определяет расход воздуха: чем больше диаметр, тем выше пропускная способность и меньше потери давления на длинных шлангах. Стандартные диаметры шлангов для компрессора: 6, 8, 10, 12 и 16 мм — выбор зависит от расхода воздуха пневматического инструмента. При использовании рукава малого диаметра на длинных трассах давление воздуха на выходе падает ниже рабочего давления инструмента. Стандартные длины шлангов: 5, 10, 15 и 20 метров; при необходимости удлинить шланг используют соединительные фитинги.

Выбор материала рукава на компрессор

Рабочее давление рукава должно быть выше максимального давления компрессора на 20–30%: при 10 барах в системе выбирают шланг с маркировкой не менее 12–13 бар.

• Резиновый рукав на компрессор — выбирают для профессионального применения, работы в мороз и при рабочем давлении свыше 15 бар.
• ПВХ-шланг для компрессора — выбирают для бытового применения с давлением до 12 бар при плюсовой температуре.
• Полиуретановый рукав для компрессора — выбирают при частом перемещении инструмента, когда важны малый вес и гибкость.
• Спиральный шланг на компрессор — выбирают для компактного хранения и работы с пневматическим инструментом на небольшом расстоянии; растягивается до 10–15 м.

Типы фитингов для шлангов компрессора

Обжимные фитинги — соединение шланга с металлическим ниппелем через обжим обоймы — обеспечивают надёжное соединение при высоком давлении воздуха. Быстроразъёмные штуцеры применяют на шлангах из ПВХ и полиуретана для оперативного подключения к компрессору без инструмента.

Стандарты соединений шлангов компрессора

Наиболее распространённый стандарт — резьба BSP (G-резьба) размером 1/4", 3/8" или 1/2" для соединения с фитингами компрессора в европейской технике. В бытовых компрессорах применяют байонетные штуцеры для оперативной замены шланга без инструмента. Хомутное соединение используют при давлении воздуха до 10 бар, фиксируя шланг на ниппеле фитинга червячным или обжимным хомутом.

Когда и как выполнять замену рукава компрессора

Замена рукава необходима при трещинах, вздутиях на поверхности шланга, утечке воздуха в зоне соединения или потере гибкости резины. Утечка воздуха у соединения — признак разрушения армирования или нарушения герметичности: такой шланг требует немедленной замены.

Порядок замены рукава на компрессоре

• Сбросить давление в системе — перед заменой полностью стравить воздух из ресивера компрессора и шлангов.
• Снять старый шланг с фитингов — открутить обжимной фитинг или ослабить хомут соединения и демонтировать шланг.
• Подготовить новый рукав — отрезать шланг нужной длины, надеть фитинги и выполнить обжим соединения или затянуть хомуты.
• Проверить соединения под давлением — подать давление компрессора и проверить все соединения на утечку воздуха мыльным раствором.
• Техническое обслуживание — раз в три месяца осматривать шланг на трещины и потёртости, хранить свёрнутым без перегибов вдали от источников тепла.

Типичные ошибки при выборе рукавов на компрессор

• Недостаточное рабочее давление шланга — применение шланга с давлением ниже рабочего давления компрессора приводит к разрыву и утечке воздуха.
• Слишком малый диаметр шланга — падение давления на конце длинного шланга из-за малого диаметра снижает мощность пневматического инструмента.
• ПВХ-шланг при морозе — применение ПВХ при отрицательной температуре приводит к затвердению и разрушению соединений при изгибе.
• Несовместимые фитинги — несоответствие резьбы фитинга стандарту компрессора нарушает герметичность соединения под давлением воздуха.

Рукав на компрессор выбирают по рабочему давлению, диаметру, длине и материалу: резина — для высокого давления и мороза, ПВХ — для бытового применения, полиуретан — для лёгких и компактных шлангов. Фитинги и соединения рукавов с компрессором должны соответствовать стандарту резьбы оборудования — чаще всего BSP 1/4" или 3/8". Замену рукава выполняют при трещинах, вздутиях, утечках воздуха в зонах соединений или потере гибкости шланга.
