Ручной пресс РВД — инструмент для обжима рукавов высокого давления с фитингами без подключения к электросети. Ручные прессы РВД применяются при полевом ремонте гидравлики и в небольших мастерских. Правильный выбор пресса и соблюдение технологии обжима гарантируют герметичное соединение рукавов РВД.

Как ручной пресс обжимает рукав РВД

Ручной пресс РВД обжимает рукав высокого давления, равномерно сжимая металлическую обойму фитинга по всему периметру через набор сменных матриц — сегментных вкладышей заданного диаметра. При сжатии матрицы деформируют обойму, надёжно фиксируя рукав и обеспечивая герметичность соединения под давлением.

Чем ручной пресс РВД отличается от стационарного

Стационарный пресс РВД работает от электропривода и развивает усилие до 500 кН, тогда как ручной создаёт усилие 20–80 кН рычагом или встроенным цилиндром. Весит 5–15 кг против 100–300 кг у стационарного — главное преимущество при выездном ремонте. Ограничение ручных прессов РВД — диаметр обжимаемых рукавов, как правило, до DN 25–32.

Механический ручной пресс

Механический ручной пресс РВД обжимает рукав усилием рычага без гидравлики. Диаметр рукавов РВД — до DN 12–16. Преимущество — независимость от источников давления; недостаток — высокое физическое усилие при обжиме рукавов большого диаметра.

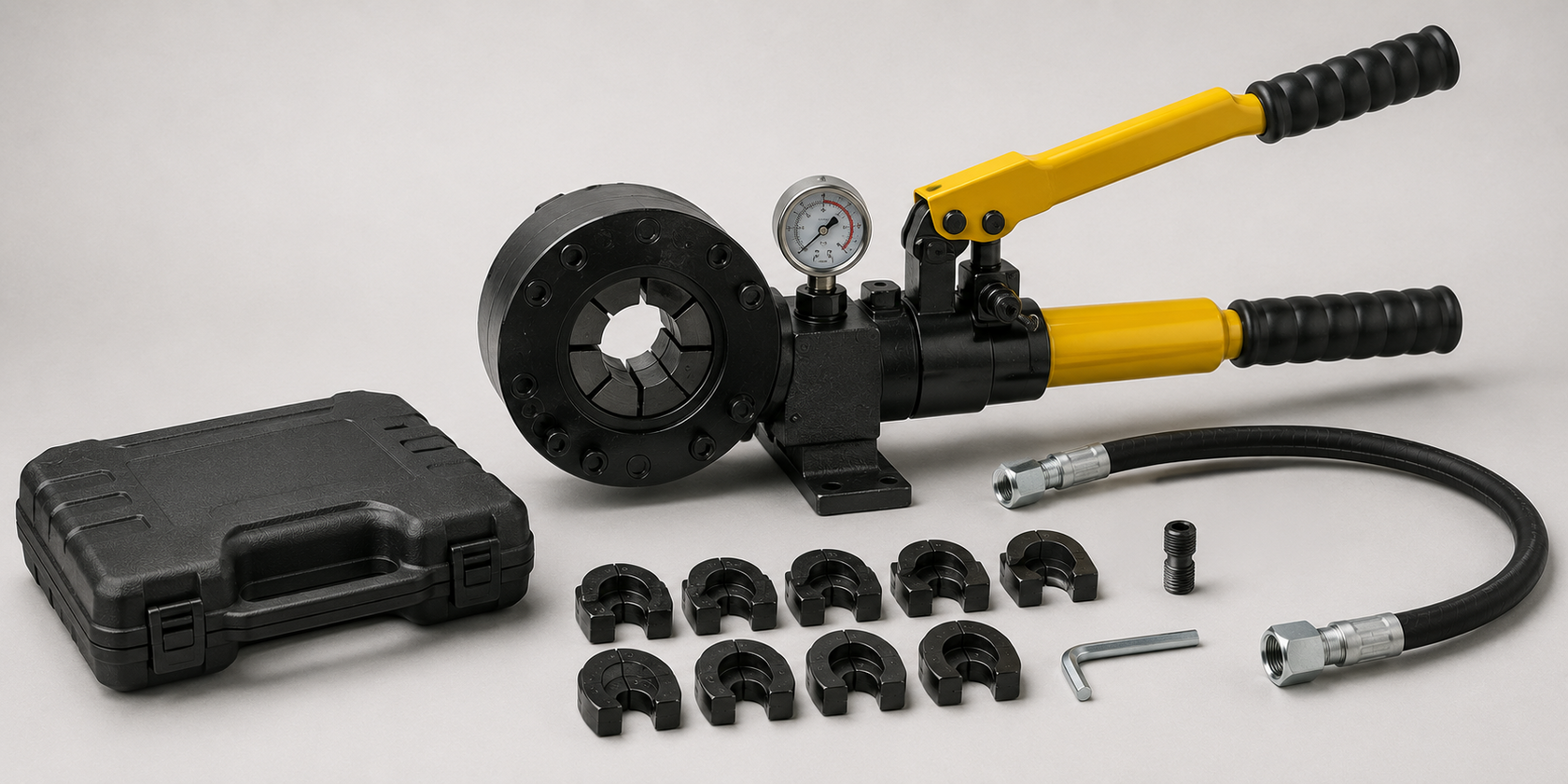

Гидравлический ручной пресс РВД

Гидравлический ручной пресс оснащён встроенным цилиндром с насосом: оператор создаёт давление насосом, цилиндр передаёт усилие на матрицы. Обжимает рукава до DN 25–32 с усилием до 80 кН. Наиболее универсальный тип ручного пресса РВД для полевого ремонта.

Аккумуляторный пресс РВД

Аккумуляторный пресс РВД работает от встроенного аккумулятора с электроприводом. Усилие — до 100 кН, диаметр рукавов РВД — до DN 32. Преимущество — скорость обжима без физических затрат; недостаток — зависимость от заряда аккумулятора.

Основные элементы ручного пресса РВД

• Обжимная головка — основной рабочий узел ручного пресса РВД: удерживает матрицы и обеспечивает их равномерное сжатие при обжиме рукавов.
• Сменные матрицы — сегментные вкладыши, подбираемые по диаметру фитинга рукавов РВД.
• Гидроцилиндр или рычажный механизм — создаёт усилие обжима: механическое или гидравлическое.
• Ручной насос — в гидравлических прессах РВД: создаёт давление масла для привода цилиндра.
• Манометр — контролирует давление обжима в ручном прессе РВД для соблюдения технологии.
• Корпус и рукоятка — удобное удержание пресса РВД при полевом обжиме рукавов.

Как подобрать матрицы для ручного пресса

Матрицы для ручного пресса РВД подбирают по диаметру обжима — наружному диаметру обоймы фитинга после обжатия, указанному в каталоге производителя. Матрицы неверного диаметра приводят к недостаточному или избыточному обжатию рукавов РВД и нарушению герметичности.

Типы матриц для ручных прессов

• Шестисегментные матрицы — стандартный тип для ручных прессов РВД: равномерный обжим фитинга по шести точкам.
• Восьмисегментные матрицы — для прессов РВД большого диаметра: более равномерное обжатие рукавов РВД от DN 19 и выше.
• Специальные матрицы — для нестандартных фитингов и нестандартных соединений рукавов.

Критерии выбора ручного пресса РВД

• Диаметр рукавов РВД — до DN 16: механический пресс РВД; до DN 32: гидравлический или аккумуляторный.
• Условия применения — полевой ремонт требует лёгкого гидравлического ручного пресса РВД; мастерская допускает аккумуляторный.
• Совместимость матриц — пресс РВД должен работать с матрицами под фитинги применяемых производителей.
• Наличие манометра — позволяет контролировать усилие обжима рукавов РВД и соблюдать технологию производителя фитингов.

Порядок обжима рукава ручным прессом

1. Отрезать рукав РВД под прямым углом: косой срез нарушает герметичность обжима.
2. Установить фитинг на рукав до упора — на всю глубину обоймы.
3. Подобрать матрицы пресса РВД по диаметру обжима из каталога производителя фитингов.
4. Установить матрицы в головку пресса, поместить фитинг между матрицами.
5. Выполнить обжим ручным прессом РВД до заданного диаметра обжатия по манометру.
6. Проверить диаметр обжатого фитинга рукавов РВД — должен соответствовать норме из каталога.

Типичные ошибки при обжиме рукавов ручным прессом

• Неверный подбор матриц — матрицы на меньший диаметр дают избыточное обжатие и разрушают рукав РВД; на больший — недостаточный обжим и срыв рукава под давлением.
• Неполная посадка рукава в фитинг — рукав РВД не введён до упора в обойму и срывается при давлении даже при качественном обжиме.
• Косой срез рукава — неровный торец рукавов РВД нарушает герметичность внутри фитинга после обжима.
• Обжим без контроля диаметра — пропуск проверки диаметра обжатия не позволяет обнаружить отклонение от нормы при работе ручным прессом РВД.

Как обслуживать ручной пресс

• Смазка матриц и направляющих — перед каждым использованием пресса для снижения износа рабочих поверхностей.
• Проверка уровня масла — в гидравлических прессах РВД уровень масла в цилиндре проверяют каждые 50–100 обжимов.
• Калибровка манометра — ежегодная калибровка обеспечивает точный контроль усилия обжима рукавов РВД.
• Хранение матриц комплектом — матрицы ручного пресса РВД хранят в маркированных ячейках во избежание смешивания диаметров.

Ручной пресс РВД обжимает рукава высокого давления с фитингами без электросети — механическим, гидравлическим или аккумуляторным способом. Матрицы ручного пресса РВД подбирают по диаметру обжима из каталога производителя фитингов. Качество обжима рукавов РВД зависит от правильных матриц, полной посадки рукава в фитинг и контроля диаметра обжатия.
