Обжим РВД — процесс радиального обжатия металлической муфты вокруг концевой арматуры и тела рукава, создающий неразъёмное соединение ниппеля с рукавом высокого давления. При стационарном обжиме используют гидравлический пресс с набором матриц — сменных обжимных колец — развивающий усилие от 10 до 100 тонн. Ручной обжим РВД выполняется переносным инструментом с усилием обжима от 5 до 30 тонн. Меньшее усилие ручного обжима РВД по сравнению со стационарным прессом определяет ограничения метода по диаметру рукава и рабочему давлению готового соединения.

• Ручной механический обжимник для РВД. Рычажный инструмент с набором сменных матриц для ручного обжима РВД малых диаметров — DN6–DN12. Ручной механический обжимник для РВД развивает усилие до 5–8 тонн за счёт рычажного механизма. Масса инструмента — 3–6 кг, что делает его удобным для переноски на объект. Ручной обжим РВД механическим инструментом не требует источника питания и применяется в любых условиях.

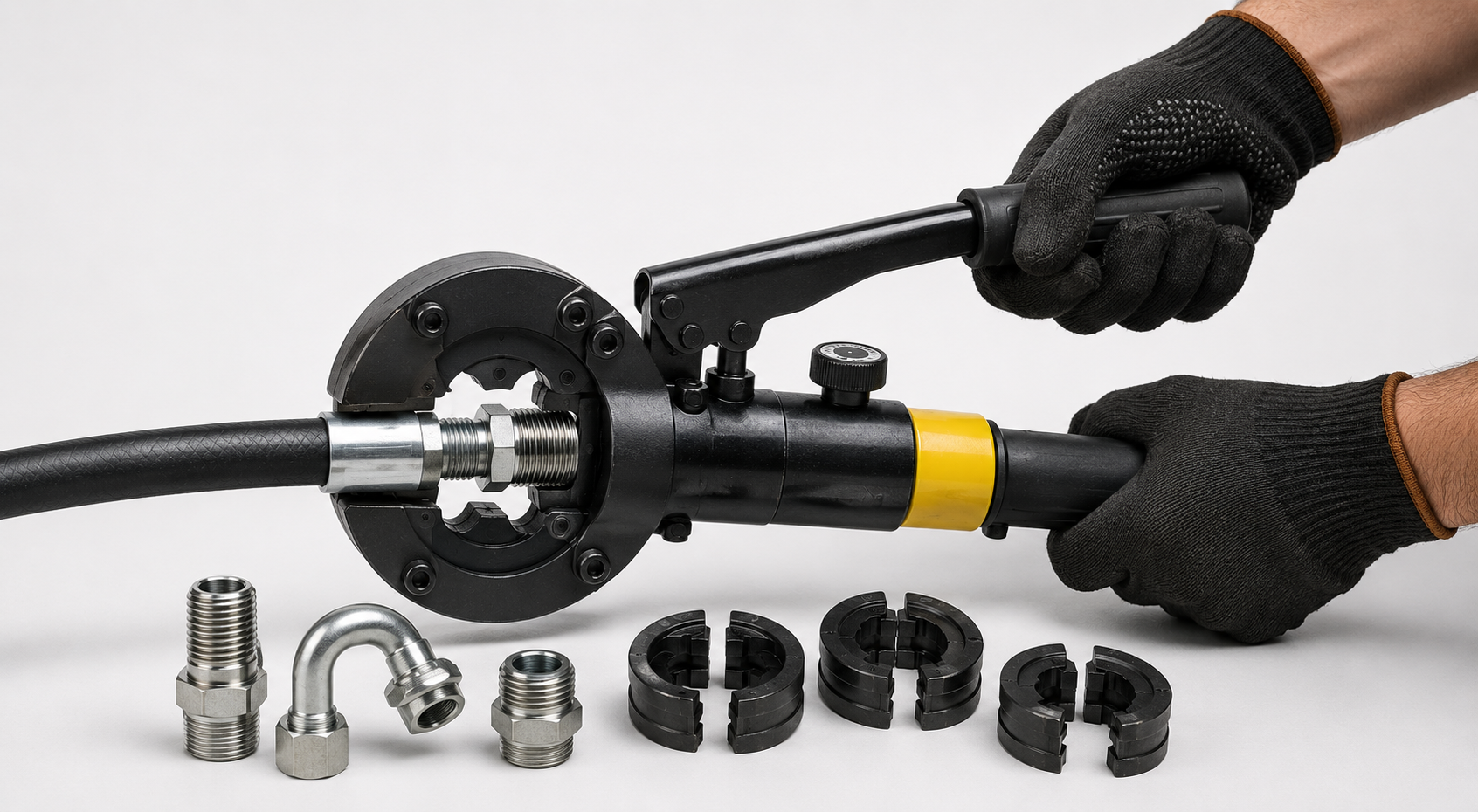

• Переносной гидравлический пресс для ручного обжима РВД. Компактный гидравлический пресс с ручным насосом, развивающий усилие 15–30 тонн. Переносной гидравлический пресс для ручного обжима РВД охватывает диапазон диаметров DN6–DN25 и обеспечивает качество обжима, близкое к стационарному оборудованию.
• Аккумуляторный обжимной инструмент для РВД. Электрогидравлический инструмент на аккумуляторе с усилием обжима до 20 тонн. Аккумуляторный инструмент для ручного обжима РВД обеспечивает скорость работы, сопоставимую со стационарным прессом, при полевой мобильности.
• Матрицы для ручного обжима РВД. Сменные обжимные кольца подбирают под наружный диаметр муфты конкретного типа и типоразмера РВД. Матрицы для ручного обжима РВД конкретного производителя совместимы только с инструментом того же производителя: использование матриц от другого бренда недопустимо из-за различий в геометрии обжимного профиля.

• Ограничение по диаметру. Ручной механический обжим РВД применим для рукавов диаметром DN6–DN12 включительно. Переносной гидравлический пресс для ручного обжима РВД охватывает диапазон DN6–DN25. Рукава диаметром DN32 и более требуют стационарного пресса: усилие ручного обжима РВД недостаточно для обеспечения нормативного конечного диаметра обжима крупных муфт.
• Ограничение по рабочему давлению. Ручной обжим РВД рекомендован для рукавов с рабочим давлением до 250 бар. Соединения РВД с давлением 350–700 бар требуют стационарного обжима с точным контролем усилия: отклонение конечного диаметра обжима на 0,5 мм при высоком давлении снижает прочность соединения ниже нормативного значения.
• Ограничение по количеству слоёв армирования. Ручной обжим РВД применяется для рукавов с одно- и двухслойной оплёточной армировкой (1SN, 2SN). Рукава со спиральным четырёх- и шестислойным армированием (4SP, 4SH, R13) требуют стационарного пресса из-за высокого сопротивления армирующего слоя обжатию.

• Мобильность. Ручной обжим РВД выполняется непосредственно на объекте, без транспортировки рукава в мастерскую. Стационарный пресс требует доставки РВД на производство. При аварийной замене рукава на работающей технике ручной обжим РВД сокращает время простоя оборудования с нескольких часов до 15–30 минут.
• Точность обжима. Стационарный пресс обеспечивает равномерное радиальное усилие по всей окружности муфты одновременно. При ручном обжиме РВД усилие прикладывается поочерёдно с нескольких сторон, что может давать незначительную овальность обжима. Контроль конечного диаметра штангенциркулем при ручном обжиме РВД обязателен.
• Диапазон применения. Стационарный пресс охватывает весь диапазон диаметров РВД — от DN6 до DN51 и выше. Ручной обжим РВД ограничен диаметром DN25 и давлением до 250 бар.

• Измерение конечного диаметра обжима. После ручного обжима РВД конечный диаметр муфты измеряют штангенциркулем в трёх сечениях по длине муфты и в двух взаимно перпендикулярных плоскостях. Все измерения должны соответствовать табличному значению производителя арматуры с допуском ±0,2 мм. Соединение ручного обжима РВД с отклонением диаметра сверх допуска — бракованное.
• Гидравлическое испытание. Соединение после ручного обжима РВД испытывают давлением, в 1,5 раза превышающим рабочее давление системы, в течение 60 секунд. Появление капель масла, вздутие муфты или проскальзывание ниппеля при испытании — основание для демонтажа соединения и повторного ручного обжима РВД на новой арматуре.

• Ручной обжим РВД выполняется переносным механическим или гидравлическим инструментом с усилием до 30 тонн и применяется в полевых условиях, на судах и в малых мастерских без стационарного пресса.
• Ручной обжим РВД применим для рукавов диаметром DN6–DN25 с рабочим давлением до 250 бар и однослойной или двухслойной оплёточной армировкой; рукава с четырёхслойным спиральным армированием требуют стационарного пресса.
• Правильная посадка ниппеля и контроль конечного диаметра обжима штангенциркулем — обязательные условия качественного ручного обжима РВД; отклонение диаметра сверх ±0,2 мм делает соединение бракованным.
• После ручного обжима РВД соединение испытывают давлением 1,5× от рабочего в течение 60 секунд; появление капель масла или проскальзывание ниппеля — основание для замены арматуры и повторного обжима.
