Подключение РВД — рукава высокого давления — требует точного подбора фитингов, соответствия резьбовых стандартов и контроля момента затяжки. Ошибки при подключении РВД приводят к утечкам и разрушению соединения под нагрузкой.

Что нужно проверить перед подключением РВД

До подключения РВД убеждаются, что рукав соответствует диаметру трубопровода и давлению системы. Маркировка рукава содержит диаметр, тип конструкции (1SN, 2SN, 4SP) и максимальное рабочее давление. Несоответствие маркировки требованиям системы — основание для замены рукава.

Снятие старого рукава перед подключением РВД

Перед подключением нового РВД сбрасывают давление, откручивают фитинги со штуцеров и сливают масло из рукава. Длину старого рукава замеряют от торца до торца в сборе с фитингами — исходный размер для нового рукава. Стандарт резьбы и тип фитингов определяют по штуцерам техники.

Как подобрать фитинг для подключения РВД

Фитинг для подключения РВД выбирают по диаметру рукава, типу конструкции и резьбовому стандарту штуцера. Фитинги для 1SN и 2SN различаются размером обоймы и глубиной посадки ниппеля — замена одного другим делает обжимку ненадёжной.

Виды фитингов для подключения РВД

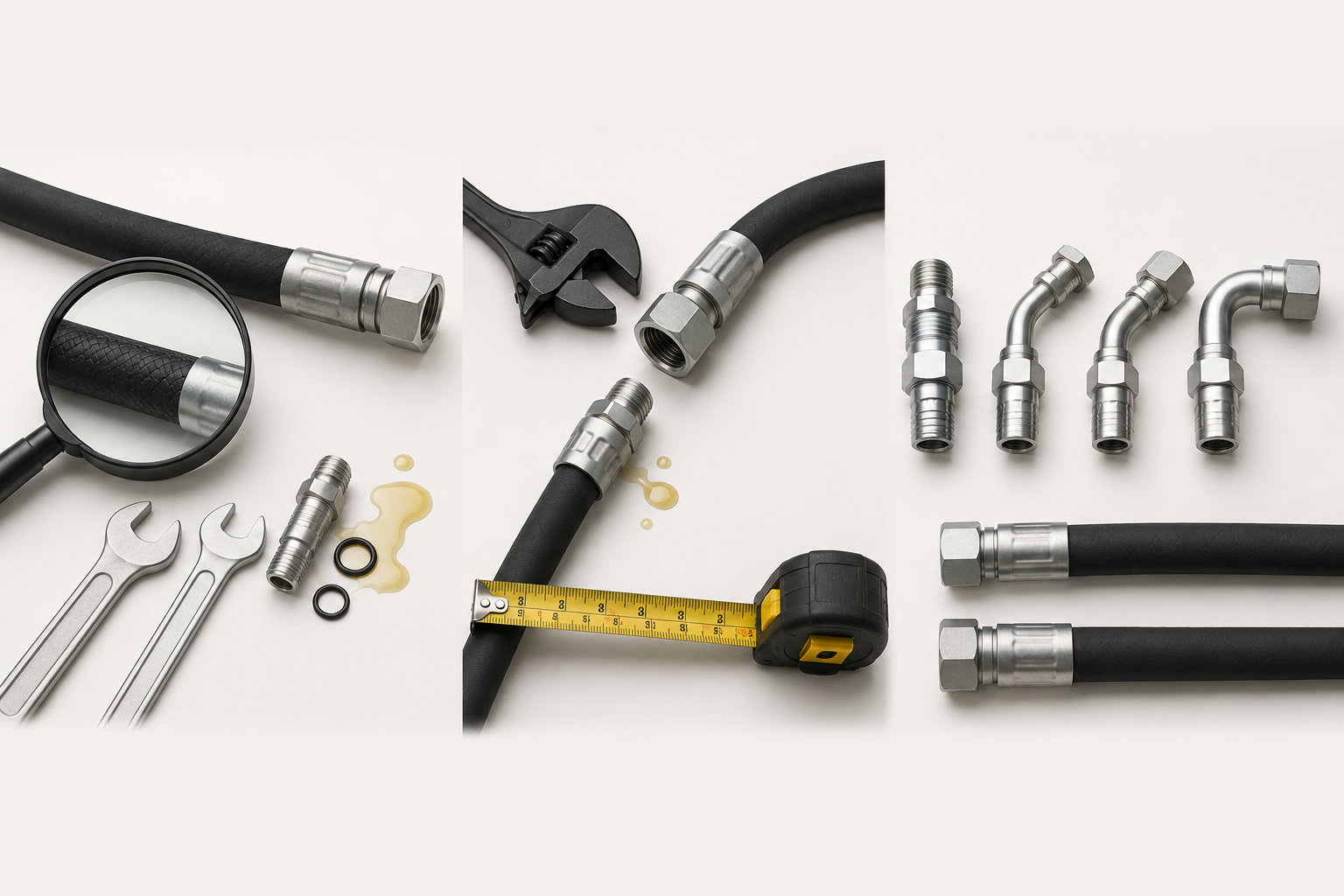

• Прямой фитинг — стандартное подключение РВД, рукав и штуцер на одной оси.
• Угловой фитинг 45° — вывод рукава под углом в стеснённых местах.
• Угловой фитинг 90° — для мест, где прямое подключение РВД невозможно.
• Обжимной фитинг — крепится прессом, надёжное подключение РВД до 700 бар.
• Навинчиваемый фитинг — для подключения РВД в полевых условиях без пресса.

Основные резьбовые стандарты для подключения РВД

• BSP (G-резьба) — самый распространённый стандарт в отечественной и европейской технике. Цилиндрическая резьба, уплотнение кольцом или прокладкой.
• Метрическая резьба (M) — стандарт DIN 3865, немецкая и японская техника. Обозначается M12–M22.
• JIC 37° — американский конус 37°, герметичность металл по металлу. Американская и корейская техника.
• ORFS — торцевое уплотнение кольцом O-ring для систем высокого давления.

Как определить резьбовой стандарт при подключении РВД

Стандарт резьбы штуцера определяют резьбомером и штангенциркулем. BSP и метрическая резьба внешне схожи, но несовместимы: ошибка в стандарте даёт утечку даже при правильной обжимке фитинга.

Почему обжимка важна для подключения РВД

Обжимка — деформация обоймы прессом, создающая неразъёмное соединение рукава с фитингом. Без обжимки подключение РВД не будет герметичным под рабочим давлением. Диаметр обжимки контролируют по таблице производителя — отклонение в любую сторону ведёт к дефекту.

Этапы обжимки перед подключением РВД

1. Отрезать рукав РВД по длине, снять фаску с торца.
2. Надеть обойму фитинга на рукав, вставить ниппель до упора.
3. Установить рукав в пресс с матрицей нужного диаметра.
4. Обжать обойму до заданного диаметра по таблице производителя.
5. Проверить равномерность обжимки и отсутствие трещин на обойме.

Пошаговое подключение РВД к штуцеру

1. Очистить штуцер — удалить загрязнения, проверить резьбу и уплотнительный торец.
2. Осмотреть фитинг РВД — проверить резьбу, конус или уплотнительное кольцо.
3. Нанести уплотнитель — для BSP: кольцо или лента PTFE; для JIC и ORFS уплотнитель не нужен.
4. Наживить фитинг РВД вручную — накрутить до упора без перекосов резьбы.
5. Затянуть ключом — с контролем момента по таблице для данного стандарта и диаметра фитинга.
6. Проверить подключение РВД — запустить систему и осмотреть зону соединения на утечки.

Почему важен момент затяжки при подключении РВД

Момент затяжки фитинга определяет герметичность соединения: недотяжка даёт утечку, перетяжка — деформацию уплотнения или срыв резьбы штуцера. Нормативный момент в Н·м устанавливает производитель для каждого стандарта и диаметра.

Ориентировочные моменты затяжки при подключении РВД

• BSP G1/4 — 20–25 Н·м.
• BSP G3/8 — 35–45 Н·м.
• BSP G1/2 — 60–75 Н·м.
• Метрическая M16×1,5 — 30–40 Н·м.
• Метрическая M22×1,5 — 60–80 Н·м.

Зачем опрессовывать РВД после подключения

Опрессовка после подключения РВД — испытание давлением 1,5 рабочего. Скрытые дефекты обжимки фитингов выявляются только под давлением, поэтому опрессовка обязательна. Выдержка — 30–60 секунд, результат фиксируют в журнале.

Как проводят опрессовку после подключения РВД

Рукав с фитингами заглушают с одной стороны и подают давление через стендовый насос. При обнаружении утечки в зоне фитинга рукав возвращают на переобжимку — повторное подключение РВД с дефектным фитингом не допускается. Прошедший опрессовку рукав маркируют датой изготовления и допустимым давлением.

Ошибки, приводящие к утечке при подключении РВД

• Неверный резьбовой стандарт — BSP и метрическая резьба несовместимы: утечка при любом моменте затяжки.
• Отсутствие уплотнения — для BSP-резьбы без уплотнительного кольца или PTFE-ленты соединение сразу течёт.
• Перекос при наживлении — повреждает резьбу штуцера и не обеспечивает герметичности соединения.
• Неправильная обжимка — фитинг не того типа для данного рукава: ненадёжное соединение под давлением.
• Игнорирование опрессовки — скрытый дефект обнаружится в работе при максимальном давлении.

Подключение РВД требует правильного подбора фитинга по диаметру рукава и резьбовому стандарту штуцера гидравлики. Обжимка фитинга выполняется прессом до нормативного диаметра, затяжка — с контролем момента по таблице. После подключения РВД обязательна опрессовка давлением 1,5 рабочего для проверки герметичности соединения.
