Рукав высокого давления (РВД) — многослойная конструкция, в которой каждый слой выполняет свою роль. Оплётка РВД — армирующий слой, который определяет рабочее давление рукава и его ресурс. Разобраться в том, что такое оплётка РВД, какой она бывает и почему её конструкция важна при выборе шланга, — задача этой статьи.

Оплётка РВД — это армирующий слой из стальной проволоки или синтетических волокон, расположенный поверх внутренней резиновой камеры шланга. Оплётка воспринимает внутреннее давление рабочей жидкости и не даёт рукаву раздуваться и разрушаться.

Без армирования резиновый шланг не выдержит давления гидравлической системы: под нагрузкой он раздуется и разорвётся. Оплётка РВД передаёт растягивающие усилия на прочные волокна, а внутренняя камера остаётся уплотнительным элементом, не несущим силовой нагрузки. Кроме того, количество слоёв оплётки напрямую влияет на гибкость рукава: больше слоёв — выше давление, меньше — лучше гибкость.

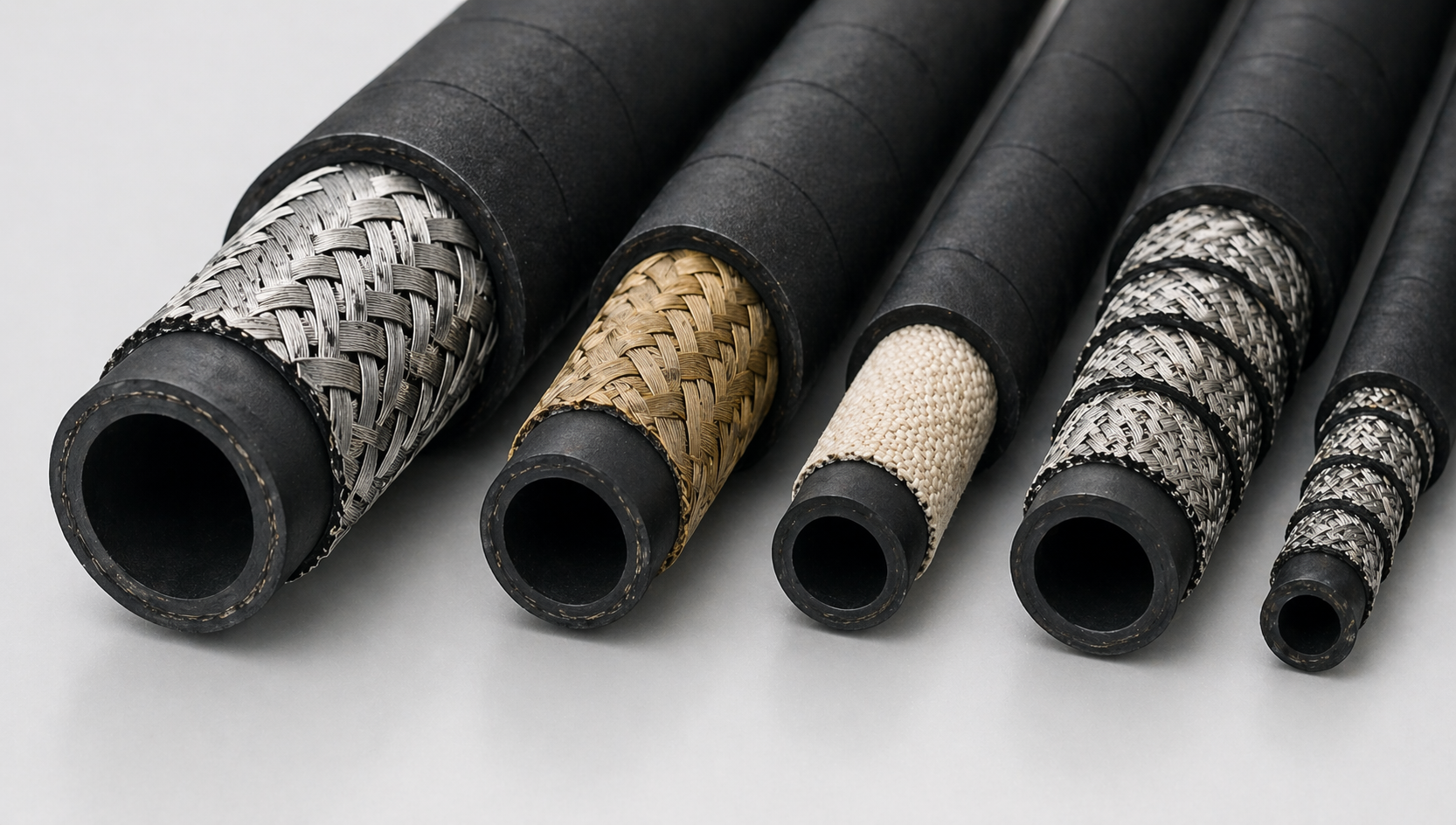

По материалу и конструкции оплётка РВД делится на несколько типов.

Стальная проволочная оплётка. Наиболее распространённый вид армирования. Стальная оплётка РВД состоит из тонких проволок, сплетённых под углом 54°44' к оси рукава — так называемый нейтральный угол. При таком угле оплётки рукав не удлиняется и не скручивается под давлением. Рабочее давление — от 100 до 400 бар в зависимости от числа слоёв.

Синтетическая оплётка РВД. Выполняется из высокопрочных полиэфирных волокон. Синтетическая оплётка легче стальной, не ржавеет и лучше работает при изгибах. Применяется в рукавах для пневматики, систем с низким и средним давлением, а также в пищевой и фармацевтической отраслях, где ржавление недопустимо.

Текстильная оплётка. Хлопковые или смешанные волокна — применяются в рукавах низкого давления и технологических шлангах.

Количество слоёв оплётки — ключевой параметр, определяющий область применения шланга.

Однооплёточный рукав (стандарты 1SN, 1SC). Один слой стальной оплётки РВД. Рабочее давление до 225 бар. Рукав гибкий и лёгкий, применяется в управляющих и дренажных линиях, системах рулевого управления.

Двухоплёточный рукав (2SN, 2SC). Два слоя оплётки РВД. Рабочее давление до 400 бар. Универсальный вариант, наиболее широко применяемый в гидравлике строительной, сельскохозяйственной и коммунальной техники.

Рукав по стандарту DIN EN 853. Европейский стандарт однооплёточного (1SN) и двухоплёточного (2SN) рукава. Оплётка РВД по этому стандарту имеет нормированную плотность плетения и минимальный запас прочности 4:1.

Многооплёточные рукава. Три и более слоёв оплётки применяются в специализированных системах сверхвысокого давления. Рабочее давление — до 700 бар и выше.

Оплётка РВД — волокна переплетены перекрёстно. Такой рукав гибче, легче и лучше работает при частых изгибах. Оплётка оптимальна для систем с пульсирующим давлением и высокой подвижностью рукава.

Спиральный рукав (4SP, 4SH, R12, R13) — проволока намотана концентрическими слоями. Такая конструкция жёстче, но выдерживает давление до 700 бар и выше. Спираль применяется там, где важна максимальная прочность, а частые изгибы исключены: тяжёлая строительная техника, горные машины.

Правило выбора простое: если рукав часто изгибается — оплётка РВД, если работает при очень высоком давлении в фиксированном положении — спиральная навивка.

Давление. Каждый дополнительный слой оплётки РВД увеличивает рабочее и разрывное давление рукава. Два слоя надёжнее одного при той же внутренней камере и наружном диаметре.

Гибкость. Однооплёточный рукав имеет меньший минимальный радиус изгиба, чем двухоплёточный того же диаметра. Это важно при прокладке в стеснённых местах.

Вес. Синтетическая оплётка РВД в 3–4 раза легче стальной. Для мобильного оборудования и длинных магистралей это имеет значение.

Стойкость к коррозии. При повреждении наружного резинового слоя стальная оплётка РВД корродирует и теряет прочность. Синтетическая оплётка не ржавеет, но чувствительна к механическим порезам.

По маркировке на теле рукава определяют тип оплётки РВД и параметры шланга.

Расшифровка основных маркировок

SAE 100 R1AT — однооплёточный рукав со стальной оплёткой.

SAE 100 R2AT — двухоплёточный рукав со стальной оплёткой РВД.

EN 853 1SN — однооплёточный рукав по европейскому стандарту.

EN 853 2SN — двухоплёточный рукав.

SAE 100 R7 / R8 — рукав с синтетической оплёткой РВД.

Цифры после буквенного кода обозначают внутренний диаметр рукава в дюймах (1/8", 1/4", 1/2" и другие).

Шаг 1. Определите рабочее давление. До 225 бар — однооплёточный рукав. До 400 бар — двухоплёточный с оплёткой РВД из стали.

Шаг 2. Оцените условия монтажа. Частые изгибы — выбирайте рукав с оплёткой РВД, а не спиральный. Минимальный радиус изгиба — у однооплёточных рукавов.

Шаг 3. Учтите среду. Для влажных и агрессивных условий, где стальная оплётка РВД может ржаветь, предпочтительна синтетическая оплётка или дополнительная наружная защита.

Шаг 4. Проверьте стандарт. Тип оплётки РВД по SAE или EN напрямую влияет на ресурс шланга при заданном давлении.

Оплётка РВД — силовой армирующий слой, который воспринимает внутреннее давление и определяет прочность рукава высокого давления. Стальная оплётка РВД обеспечивает давление до 400 бар и применяется в большинстве гидравлических систем; синтетическая оплётка легче и не ржавеет. Количество слоёв оплётки определяет допустимое давление и гибкость — выбирайте тип армирования под реальные условия эксплуатации.
