Рукав высокого давления (РВД) — сложная сборная конструкция. Один из ключевых её элементов — ниппель РВД: деталь, которую запрессовывают внутрь шланга при обжиме концевой арматуры. Именно ниппель удерживает рукав на фитинге и обеспечивает герметичность соединения под давлением.

Ниппель РВД — это внутренняя часть обжимного фитинга, которую вводят в торец рукава высокого давления перед обжимом. После того как гидравлический пресс сжимает обжимную муфту (гильзу), ниппель РВД надёжно зажимается между муфтой снаружи и резиновым телом рукава изнутри.

Работа ниппеля основана на радиальном сжатии: зубцы или гребни на наружной поверхности ниппеля РВД врезаются в резину шланга и создают механическое зацепление. Это не позволяет рукаву соскочить с фитинга даже при резких гидравлических ударах и вибрации.

Ниппель РВД выполняет две функции одновременно

>Механическую: удерживает рукав на фитинге под нагрузкой. >Уплотнительную: исключает утечку рабочей жидкости через торец рукава.

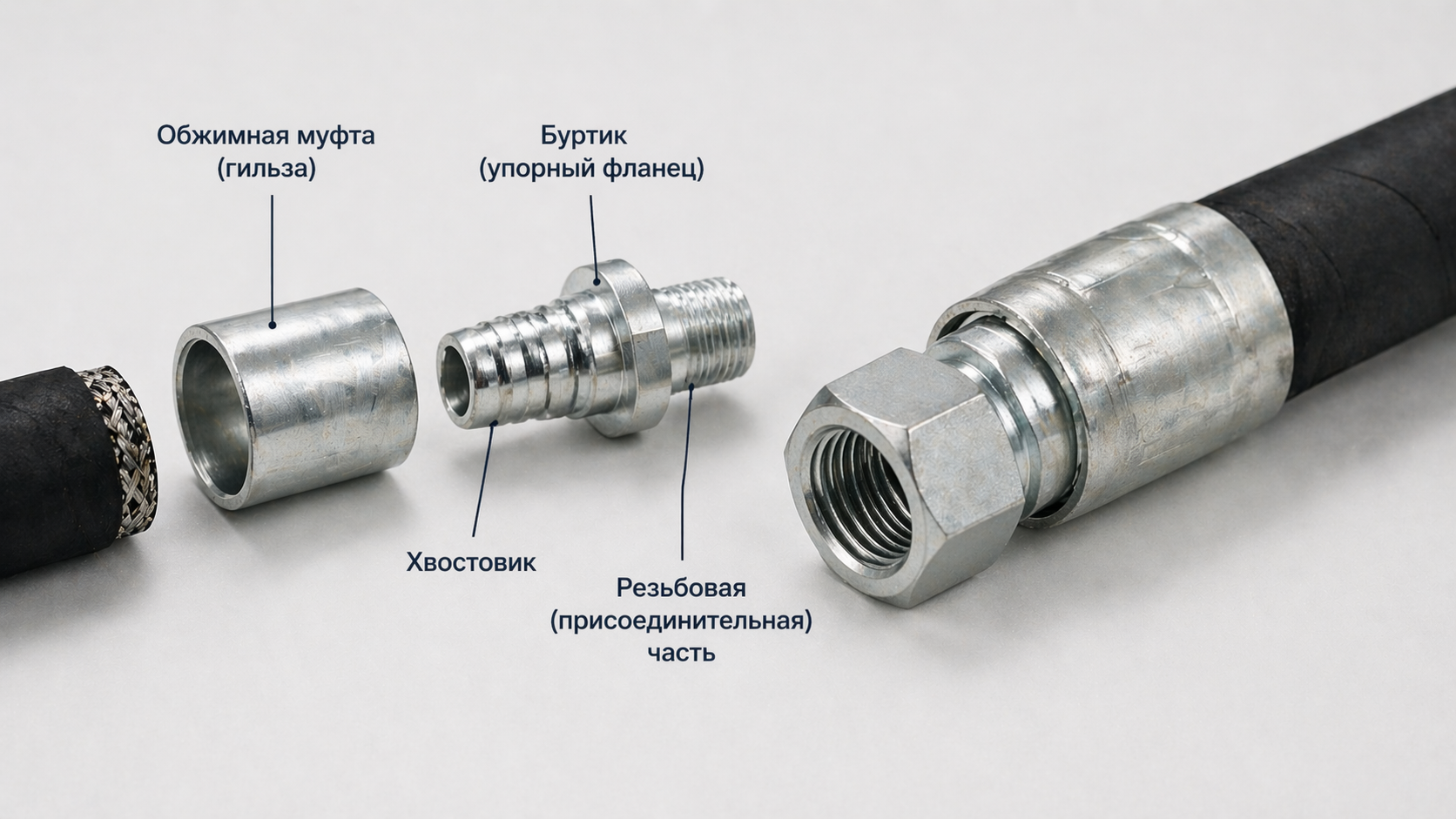

Ниппель РВД состоит из нескольких конструктивных зон.

Хвостовик — цилиндрическая часть, которую вводят в рукав. На поверхности хвостовика нарезаны кольцевые гребни или нанесена рифлёная насечка. Они создают сцепление с резиной и армирующим слоем рукава при обжиме.

Буртик (упорный фланец) — кольцевой выступ между хвостовиком и резьбовой частью. Буртик фиксирует глубину введения ниппеля РВД в рукав и является упорной поверхностью при обжиме муфты.

Резьбовая или присоединительная часть — выходит наружу после обжима и служит для подключения рукава к системе. Именно здесь располагается резьба (метрическая, BSP, JIC и другие стандарты) или конусное уплотнение.

Ниппели для РВД классифицируют по нескольким признакам.

По типу присоединения

Метрический ниппель РВД — резьба M14, M16, M22, M27 и другие. Стандарт российского и европейского оборудования.

Ниппель РВД BSP (British Standard Pipe) — дюймовая трубная резьба 1/4", 3/8", 1/2", 3/4". Широко используется в импортной технике.

Ниппель РВД JIC (SAE 37°) — американский стандарт, уплотнение конусом 37°. Применяется в американских гидросистемах.

Ниппель РВД ORFS — плоский торец с уплотнительным кольцом. Распространён в сельскохозяйственной и строительной технике.

По углу конструкции

Прямой ниппель РВД — хвостовик и присоединительная часть на одной оси.

Угловой (45° и 90°) ниппель РВД — позволяет изменить направление рукава без использования дополнительных переходников.

По способу монтажа рукава

Ниппель РВД под обжим (crimping) — стационарный монтаж прессом. Неразборное соединение.

Ниппель РВД навинчиваемый (reusable) — разборная конструкция, пригодная для повторного использования.

Углеродистая сталь — основной материал ниппелей для РВД. Обеспечивает высокую прочность при давлении до 400–500 бар. Для защиты от коррозии применяют цинковое или хромовое покрытие.

Нержавеющая сталь (AISI 304, AISI 316) — используется там, где недопустима коррозия: пищевое производство, химическая промышленность, морское оборудование. Ниппель РВД из нержавейки стоит дороже, но не требует дополнительного защитного покрытия.

Латунь — применяется в ниппелях для РВД с низким и средним давлением, пневматике и системах водоснабжения. Не подходит для высоконагруженной гидравлики.

Покрытия

Цинкование — стандартная защита стального ниппеля РВД. Выдерживает воздействие масел, топлива, технических жидкостей.

Никелирование — более стойкое защитное покрытие для ниппелей РВД, применяемых во влажных и агрессивных условиях.

Шаг 1. Определите внутренний диаметр рукава. Ниппель РВД подбирают строго по типоразмеру шланга: 6, 10, 12, 16, 19, 25 мм. Несовпадение диаметра — главная причина негерметичного обжима.

Шаг 2. Определите стандарт присоединения. Уточните резьбу или тип конуса со стороны оборудования: метрика, BSP, JIC, ORFS. Ниппель РВД должен точно соответствовать порту подключения.

Шаг 3. Выберите угол. Если рукав подходит к штуцеру под углом, используйте угловой ниппель РВД — это устранит лишний изгиб шланга и снизит нагрузку на соединение.

Шаг 4. Проверьте рабочее давление. Ниппель РВД должен выдерживать не менее максимального рабочего давления системы. Стандартные значения: 250, 315, 400 бар.

Монтаж ниппеля РВД выполняют на специальном обжимном прессе.

Подготовка рукава: торец шланга обрезают ровно, без скоса. Длину заправки (глубину, на которую ниппель РВД вводится в рукав) определяют по таблице производителя.

Сборка: ниппель РВД вводят в рукав до упора в буртик, затем надевают обжимную муфту (гильзу). Муфта должна соответствовать типоразмеру ниппеля и рукава.

Обжим: пресс сжимает муфту по диаметру до заданного размера (crimp diameter), указанного в таблице. Правильный обжим — залог герметичности и прочности соединения.

Контроль: после обжима проверяют отсутствие трещин на муфте и равномерность деформации по всей окружности.

Несоответствие типоразмера. Ниппель РВД от другого производителя или типоразмера даёт негерметичный обжим даже при правильной технологии.

Неправильная глубина заправки. Ниппель введён недостаточно глубоко — муфта обжимает пустое место, а не тело рукава.

Использование изношенного пресса. Пресс с изношенными матрицами даёт неравномерный обжим — ниппель РВД держит рукав ненадёжно.

Смешение стандартов. Ниппель РВД с метрической резьбой установлен в BSP-порт — соединение течёт.

Ниппель РВД — внутренний элемент обжимного фитинга, который удерживает рукав высокого давления и обеспечивает герметичность соединения. Подбирают ниппель РВД по внутреннему диаметру шланга, стандарту резьбы, углу конструкции и рабочему давлению системы. Правильный обжим требует соответствия всех компонентов: ниппеля, муфты и матриц пресса.
