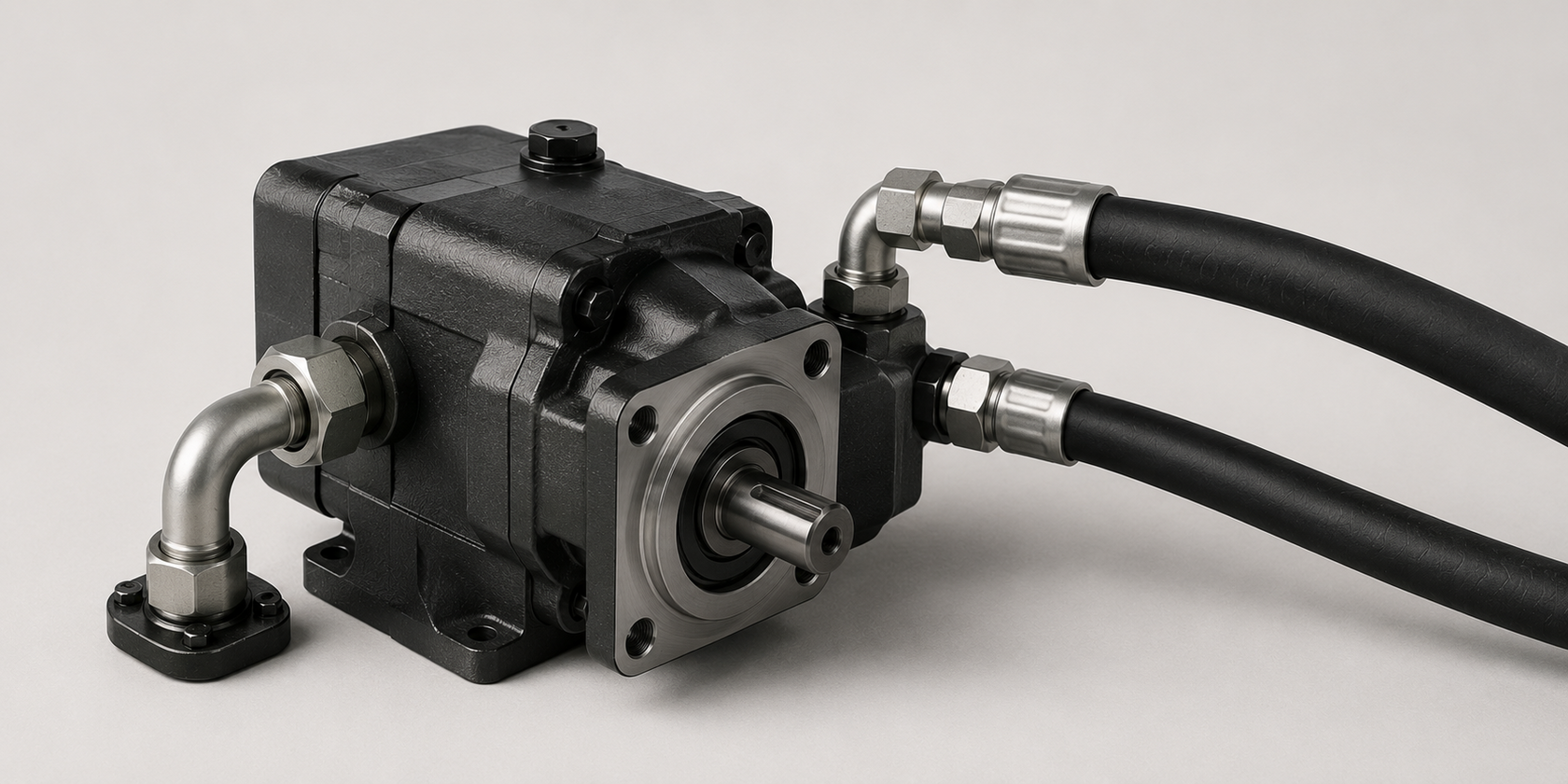

Насос РВД — гидравлический насос, создающий давление в системе рукавов высокого давления. От его работы зависит давление во всей гидросистеме, производительность гидроцилиндров и ресурс рукавов РВД.

Что делает насос в гидросистеме РВД

Насос РВД преобразует механическую энергию двигателя в поток масла под давлением и подаёт его к рукавам высокого давления, гидроцилиндрам и гидромоторам. Производительность насоса — объём масла в литрах в минуту — определяет скорость работы гидросистемы.

Как давление насоса влияет на рукава РВД

Рабочее давление насоса должно соответствовать допустимому давлению рукавов РВД по маркировке (WP — Working Pressure, рабочее давление). Превышение давления насоса сверх номинала рукавов РВД ведёт к их ускоренному износу и разрыву. Гидроудары — скачки давления при неисправностях насоса — разрушают рукава РВД даже при номинальном давлении.

Шестерённый насос

Шестерённый насос — самый распространённый тип для систем РВД: давление до 200–250 бар, производительность 10–200 л/мин. Преимущество — простота и устойчивость к загрязнённому маслу. Недостаток — ограниченный ресурс при работе на высоком давлении.

Поршневой

Аксиально-поршневой насос создаёт давление до 400–700 бар при производительности до 500 л/мин. Применяется в экскаваторах и кранах, где рукава РВД работают под высоким давлением. Агрегат чувствителен к чистоте масла: загрязнение ускоряет износ поршней и распределительного диска.

Лопастной

Лопастной насос создаёт давление за счёт ротора с подвижными лопастями: рабочее давление — 100–180 бар, производительность — до 150 л/мин. Обеспечивает равномерное давление без пульсаций — применяется в станках и промышленных прессах с рукавами РВД.

Основные элементы насоса

• Рабочие элементы — шестерни, поршни или лопасти, создающие давление масла в гидросистеме.
• Корпус насоса — удерживает давление масла и обеспечивает герметичность гидросистемы.
• Вал привода — передаёт вращение от двигателя к рабочим элементам насоса РВД.
• Всасывающий патрубок — канал подачи масла из бака гидросистемы к рабочим элементам.
• Напорный патрубок — выход масла под давлением к рукавам РВД и гидроцилиндрам.
• Уплотнения вала — манжеты, предотвращающие утечку масла из насоса наружу.

Нормы давления

Шестерённые насосы создают давление до 250 бар, поршневые — до 700 бар. Рабочее давление насоса не должно превышать номинала рукавов РВД по маркировке (WP). Отклонение более чем на 10% от нормы — сигнал для диагностики.

Причины отклонения давления от нормы

• Пониженное давление — износ рабочих элементов насоса РВД, засорение всасывающего фильтра, низкий уровень масла в гидросистеме.
• Повышенное давление — неисправность предохранительного клапана гидросистемы или засорение напорной магистрали рукавов РВД.
• Пульсации давления — неравномерный износ насоса, воздух в гидросистеме или кавитация — образование паровых пузырьков в масле при падении давления.

Как проводят диагностику насоса РВД

Диагностика насоса РВД выполняется манометром на контрольных штуцерах: измеряют рабочее давление при номинальных оборотах и сравнивают с нормой. Диагностика также включает замер производительности — снижение объёма подачи масла указывает на износ насоса.

Признаки неисправности при диагностике

• Шум и вибрация — скрежет и стук свидетельствуют об износе подшипников или рабочих элементов насоса.
• Перегрев масла — повышенные внутренние утечки изношенного насоса преобразуют давление в тепло и нагревают масло в гидросистеме.
• Масло из-под уплотнений — износ манжет вала насоса, требующий замены уплотнительного комплекта.

Основные неисправности насоса РВД

• Кавитация — образование и схлопывание паровых пузырьков в масле при засорённом фильтре или низком уровне масла в гидросистеме. Кавитация разрушает рабочие поверхности насоса РВД за десятки часов работы.
• Загрязнение масла гидросистемы — твёрдые частицы царапают прецизионные зазоры насоса РВД и ускоряют износ.
• Перегрузка давлением — работа насоса выше номинального давления разрушает уплотнения и рабочие элементы гидросистемы.
• Неисправность привода — износ муфты или шлицевого соединения вала насоса приводит к пульсациям давления в гидросистеме.

Как износ насоса РВД влияет на рукава

Изношенный насос создаёт нестабильное давление в гидросистеме: пульсации передаются на рукава РВД и ускоряют их износ в зоне фитингов. Повышенные внутренние утечки снижают производительность гидросистемы и перегревают масло. Перегретое масло разрушает внутренний резиновый слой рукавов РВД, снижая рабочее давление.

Как продлить ресурс насоса

• Регулярная замена масла — каждые 1000–2000 моточасов предотвращает накопление продуктов износа и продлевает ресурс насоса РВД.
• Замена фильтров гидросистемы — своевременная замена всасывающего фильтра устраняет главную причину кавитации насоса РВД и продлевает срок его службы.
• Контроль рабочего давления — плановая диагностика насоса РВД каждые 500 моточасов выявляет износ до аварийного отказа.
• Контроль уровня масла — работа насоса с низким уровнем масла в гидросистеме вызывает кавитацию и ускоренный износ.

Насос РВД создаёт рабочее давление в гидросистеме и обеспечивает производительность гидроцилиндров и рукавов РВД. Основные причины неисправностей насоса РВД — загрязнение масла, кавитация и работа выше номинального давления. Диагностика насоса каждые 500 моточасов и замена масла с фильтрами продлевают ресурс насоса и рукавов РВД.
