Маркировка рукавов РВД — буквенно-цифровой код на боковой поверхности рукава высокого давления, содержащий все ключевые параметры: диаметр, конструкцию, рабочее давление и стандарт изготовления. Умение читать маркировку рукавов РВД позволяет точно подобрать замену без ошибок.

Что даёт маркировка при замене рукава РВД

Маркировка рукавов РВД содержит диаметр, тип конструкции, рабочее и разрывное давление, стандарт и дату производства. Без неё мастер подбирает изделие методом перебора, рискуя установить рукав с несовместимым диаметром или недостаточным давлением. Правильно прочитанная маркировка рукавов РВД ускоряет ремонт и исключает ошибки.

Требования к маркировке рукавов РВД по стандартам

Стандарты ISO 6945 и EN 853/856 обязывают наносить маркировку на рукав высокого давления каждые 300–500 мм. Обозначения должны оставаться читаемыми весь срок службы. Порядок расположения данных в маркировке рукавов РВД — слева направо: от типа конструкции к дате производства.

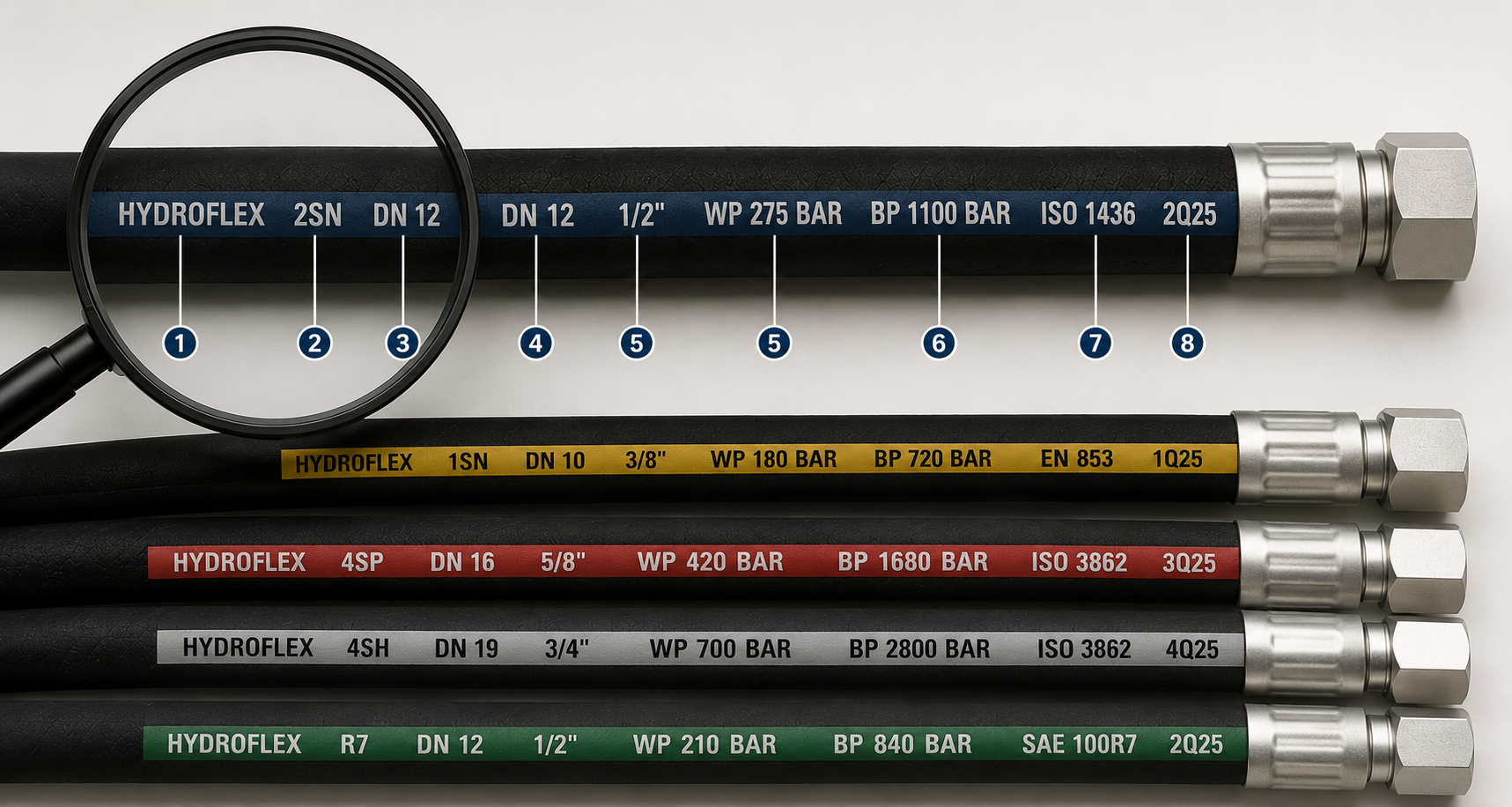

Что входит в маркировку рукавов РВД

Полная маркировка рукавов РВД по стандарту ISO включает следующие элементы:

• Наименование производителя — указывает завод-изготовитель рукава РВД.
• Тип конструкции — обозначение оплёточного или спирального армирования: 1SN, 2SN, 4SP, 4SH.
• Внутренний диаметр (DN) — номинальный диаметр в мм: DN 6, DN 8, DN 10, DN 12, DN 16, DN 19, DN 25.
• Рабочее давление (WP) — максимально допустимое давление для рукава РВД в барах или PSI.
• Разрывное давление (BP) — давление разрыва, в 4 раза превышающее рабочее по стандарту ISO.
• Стандарт соответствия — ISO, EN, SAE или ГОСТ.
• Дата производства — квартал и год: 2Q25 означает второй квартал 2025 года.

Типы конструкции по маркировке рукавов РВД

Тип конструкции в маркировке рукавов РВД определяет количество слоёв армирования и диапазон допустимого давления.

• 1SN / R1AT — один слой оплётки, давление 100–225 бар. Малонагруженные системы.
• 2SN / R2AT — два слоя оплётки, давление 160–400 бар. Самый распространённый тип в строительной и сельскохозяйственной технике.
• 4SP — четыре слоя спирального армирования, до 420 бар. Экскаваторы и прессы.
• 4SH / R13 — спиральное армирование, до 700 бар. Карьерная и горная техника.
• R7 / R8 — термопластичные рукава РВД, меньший вес при аналогичном давлении.

Как читать давление в маркировке рукавов РВД

В маркировке рукавов РВД давление обозначается двумя величинами: WP (Working Pressure — рабочее) и BP (Burst Pressure — разрыв). WP — максимально допустимый показатель при длительной работе. BP по стандарту ISO 6945 в 4 раза превышает WP — коэффициент запаса прочности.

Пример: давление в маркировке рукава РВД 2SN DN12

Для рукава РВД типа 2SN диаметром DN 12 маркировка выглядит так: WP 275 bar / BP 1100 bar. Рабочее — 275 бар, разрывное — 1100 бар. При подборе замены давление гидравлической системы не должно превышать WP из маркировки.

Основные стандарты маркировки рукавов РВД

• ISO 1436 / ISO 3862 — международные стандарты для рукавов РВД (1SN, 2SN). Давление в барах.
• SAE J517 — американский стандарт. Типы: R1AT, R2AT, R9, R12. Давление в маркировке рукавов РВД — в PSI.
• EN 853 / EN 856 — европейские стандарты, близки к ISO. Давление может указываться в МПа.
• ГОСТ Р 53201 — российский стандарт. Обязателен на объектах под надзором Ростехнадзора.

Расшифровка маркировки рукавов РВД: пример 1

Маркировка рукава РВД: GATES 2SN DN16 WP 330 bar 3Q24. Производитель — Gates, конструкция — 2SN, диаметр DN 16, рабочее давление — 330 бар, дата — третий квартал 2024 года. Стандарт маркировки — ISO 1436.

Расшифровка маркировки рукавов РВД: пример 2

Маркировка рукава РВД: SEMPERIT 4SP DN19 WP 420 bar EN 856 1Q25. Конструкция — 4SP (четыре слоя спирального армирования), диаметр DN 19, давление — 420 бар, стандарт — EN 856. Такой рукав РВД применяется в экскаваторах и тяжёлой технике.

Алгоритм подбора рукава РВД по маркировке

1. Найти маркировку на боковой поверхности рукава РВД — нанесена белой или жёлтой краской.
2. Записать тип конструкции из маркировки рукавов РВД: 1SN, 2SN, 4SP или другой.
3. Зафиксировать диаметр DN — рукав подбирают строго того же диаметра.
4. Проверить рабочее давление WP — оно должно соответствовать или превышать давление гидравлической системы.
5. Уточнить стандарт для соблюдения требований регламента техники.

Если маркировка рукава РВД стёрта

Если маркировка рукавов РВД нечитаема, диаметр и конструкцию восстанавливают измерением: штангенциркулем снимают наружный диаметр и толщину стенки. По таблицам стандарта ISO определяют тип и допустимое давление.

Типичные ошибки при расшифровке маркировки рукавов РВД

• Путаница DN и наружного диаметра — DN в маркировке рукавов РВД означает внутренний диаметр. Замена по наружному диаметру приводит к несоответствию фитингов.
• Игнорирование типа конструкции — тип рукава РВД в маркировке определяет совместимость с обжимными фитингами: 1SN и 2SN имеют разные обоймы.
• Занижение рабочего давления — установка рукава РВД с WP ниже давления системы ведёт к разрыву под нагрузкой.
• Игнорирование даты производства — рукав РВД с истёкшим сроком хранения (свыше 4 лет) может иметь деградированный резиновый слой независимо от внешнего вида.

Маркировка рукавов РВД содержит тип конструкции, диаметр DN, рабочее давление WP, стандарт и дату производства. Тип конструкции в маркировке рукавов РВД определяет совместимость с фитингами и диапазон допустимого давления. При замене подбирают рукав с теми же параметрами маркировки: тип, диаметр DN и рабочее давление WP не ниже системного.
