Герметичность гидравлической системы зависит не только от качества рукава и правильного обжима арматуры, но и от точного совпадения уплотнительных поверхностей в месте соединения. Конус РВД — это именно та поверхность, которая обеспечивает металлическое уплотнение без прокладок. Ошибка в определении типа конуса или повреждение его поверхности приводит к утечкам даже при внешне нормально затянутом соединении. В этой статье разбираем, какие бывают конусы РВД, чем они отличаются и как правильно подобрать нужный вариант.

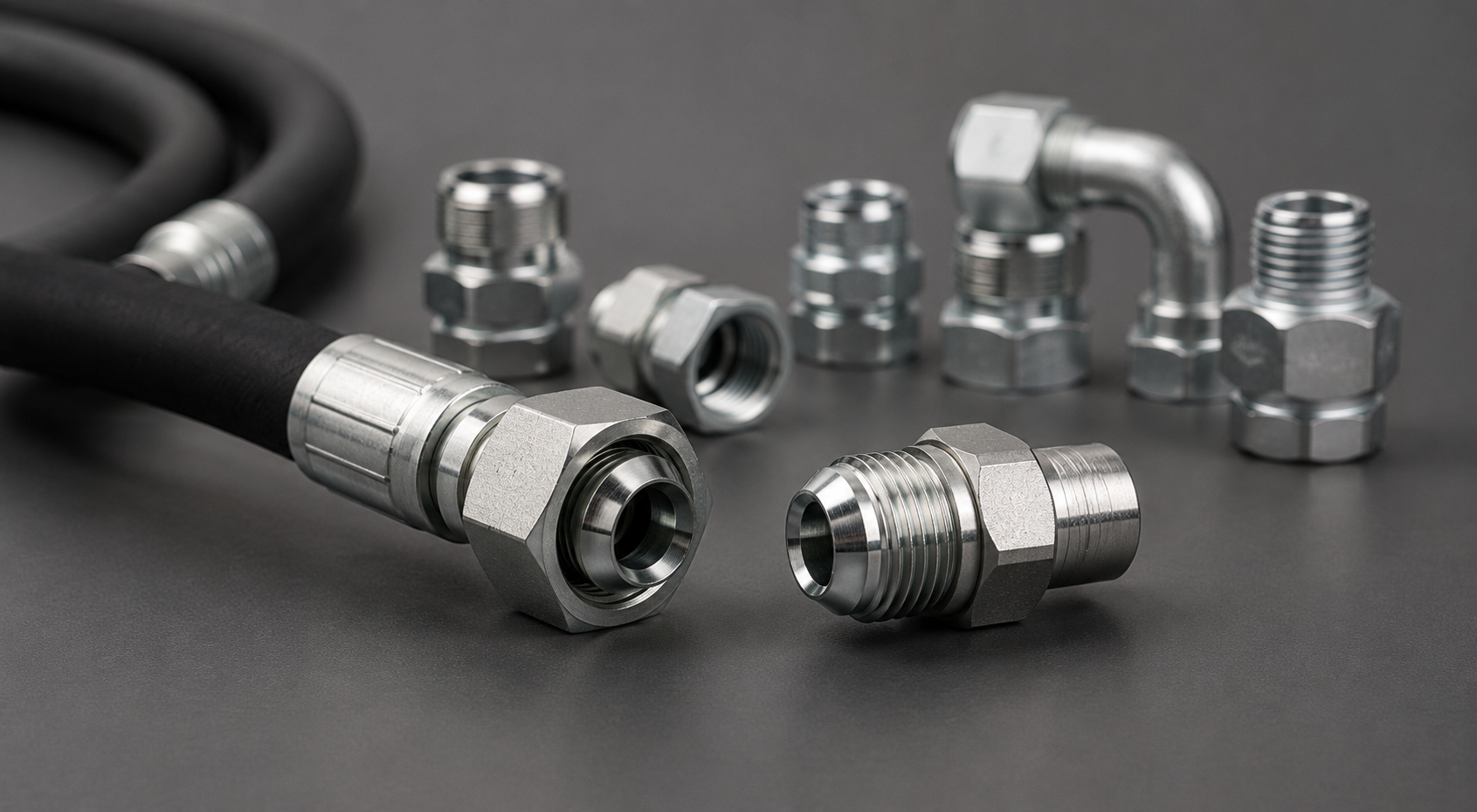

Термин конус РВД используют, когда говорят о конической уплотнительной поверхности в фитингах рукавов высокого давления. Конус РВД формирует металлическое уплотнение между фитингом и ответной частью гидролинии, обеспечивая герметичность под высоким давлением без дополнительных прокладок. Геометрия конуса РВД задаёт угол, форму и площадь контакта, поэтому от неё зависит надёжность соединения и срок службы рукава.

Конус РВД работает в паре с соответствующей ответной поверхностью: именно совпадение угла и стандарта позволяет получить плотную посадку без перекосов. Если конус РВД и ответная часть не совпадают по углу или стандарту, соединение будет изначально ослабленным, даже если резьба совпадает. Поэтому при изготовлении и ремонте гидролиний важно рассматривать рукав, фитинг и конус РВД как одну связку, а не как отдельные детали.

1. Конические уплотнения JIC. В стандарте JIC конус РВД имеет угол 37 градусов и применяется в сборно-разборных соединениях с накидной гайкой. Такой конус РВД обеспечивает плотное металлометаллическое уплотнение и хорошо переносит многократные разборки при условии аккуратного монтажа.

2. Метрические конусы. В метрических фитингах используется конус РВД с углом 24 градуса, иногда в сочетании с разрезным кольцом. Такая схема широко применяется в европейской технике и промышленном оборудовании. Конус РВД в метрическом исполнении чувствителен к перекосу гайки и требует аккуратной затяжки с контролем момента.

3. BSP и другие стандарты. В резьбовых соединениях BSP встречается как уплотнение по конусу, так и уплотнение по плоскости через прокладку. В первом случае ключевую роль играет правильный конус РВД, во втором — состояние уплотнительного элемента. Важно учитывать, что визуально похожие фитинги могут иметь разный угол конуса, поэтому выбор по внешнему виду недопустим.

Определение стандарта и угла. Чтобы подобрать конус РВД, сначала определяют стандарт соединения: метрический, JIC, BSP или другой. Для этого измеряют диаметр и шаг резьбы, а также используют шаблоны углов для определения геометрии конуса РВД. Неправильный угол приводит к точечному контакту вместо равномерной линии прилегания.

Оценка состояния уплотнительной поверхности. При ремонте гидролинии важно проверить поверхность, где работает конус РВД. На конусе не должно быть рисок, вмятин, следов коррозии и наклёпа. Даже небольшие повреждения приводят к локальным утечкам под рабочим давлением. Если конус РВД явно повреждён, фитинг лучше заменить, а не пытаться «дотянуть» соединение.

Совместимость с рукавом и арматурой. Конус РВД всегда подбирают в связке с типом рукава, рабочим давлением и типом жидкости. В каталоге производителя арматуры указано, какие серии фитингов и какие конусы РВД совместимы с конкретным типом рукава. Игнорирование рекомендаций приводит к тому, что нагрузка на конус РВД выходит за допустимые пределы.

Смешение похожих стандартов. Распространённая ошибка — воспринимать одинаковый диаметр резьбы как гарантию совместимости. В результате конус РВД одного стандарта пытаются посадить на ответную часть другого стандарта, где совпадает только резьба. Визуально соединение кажется затянутым, но линия контакта минимальна и быстро даёт утечку.

Перетяжка и недотяжка. Если при монтаже перетянуть гайку, конус РВД может деформироваться и «вдавиться» в ответную поверхность. При последующих разборках и сборках герметичность ухудшается. Недотяжка, наоборот, оставляет зазор на конусе РВД, который проявляется в виде масляной плёнки при рабочем давлении.

Игнорирование визуального контроля. Перед сборкой мастер часто смотрит только на резьбу и длину рукава, не оценивая геометрию конуса РВД. Простой осмотр с хорошим освещением помогает вовремя заметить вмятины, овальность и следы выкрашивания, которые делают соединение ненадёжным. Регулярный контроль состояния конуса РВД в нагруженных линиях — важная часть профилактики отказов.

Конус РВД — это ключевой элемент гидравлического фитинга, который отвечает за герметичность и надёжность соединения под высоким давлением. Для корректной работы необходимо правильно определить стандарт и угол, подобрать соответствующую арматуру и избегать смешения визуально похожих конусов РВД. Повреждённые или неправильно подобранные конусы РВД быстро приводят к утечкам, перегреву и аварийным остановкам техники, поэтому их состояние всегда требует внимательного контроля при замене и ремонте рукавов высокого давления.
