Комплектующие для РВД — детали и материалы для изготовления, монтажа и обслуживания рукавов высокого давления: рукава, фитинги, матрицы для обжима, защитные элементы и расходники. Правильный подбор комплектующих для РВД определяет надёжность гидравлики и срок службы рукавов.

Что входит в комплектующие для РВД

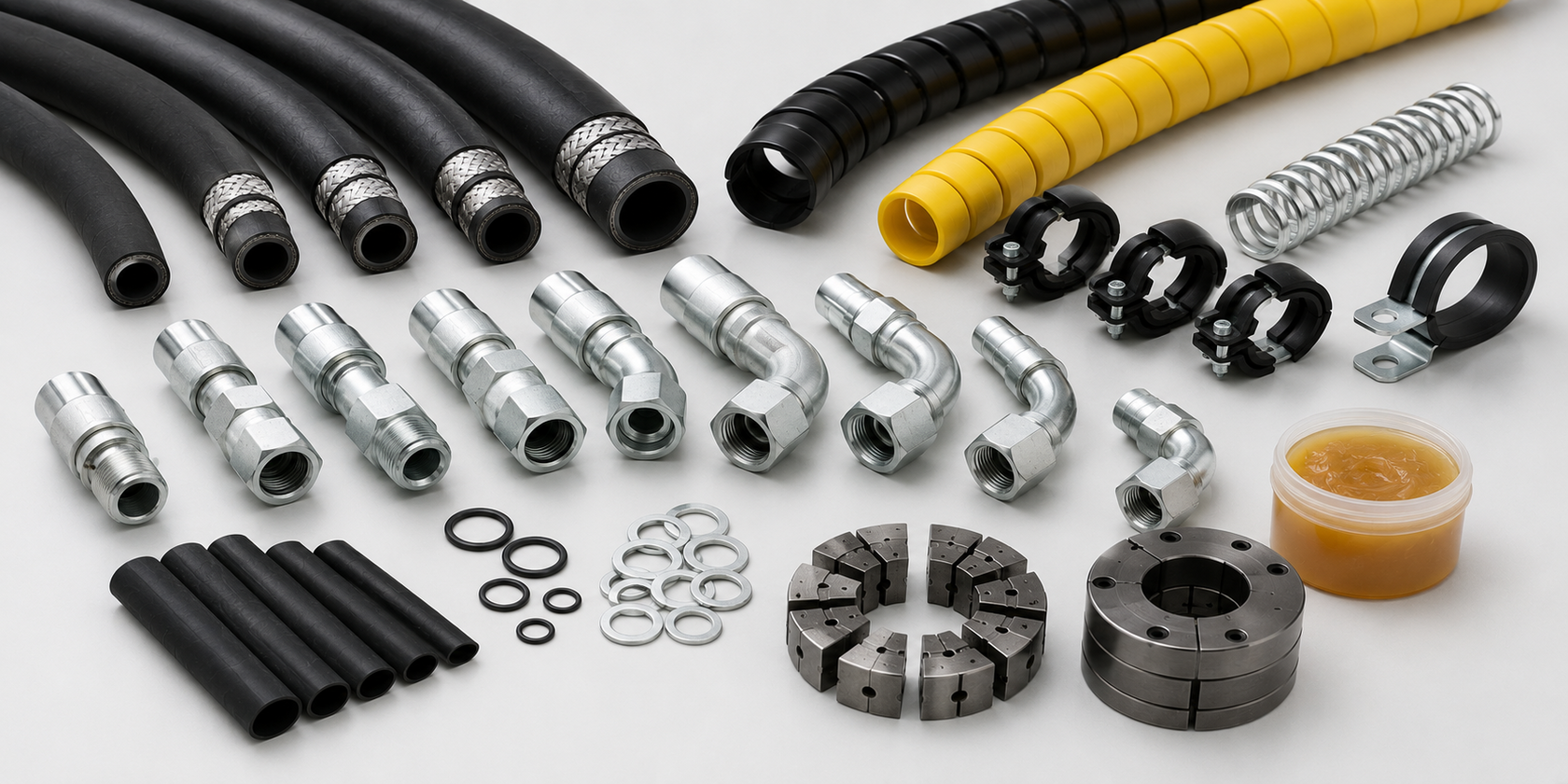

Комплектующие для РВД делятся на три группы: основные (рукав высокого давления, обжимные фитинги), технологические (матрицы, смазка для обжима) и защитно-монтажные (спиральные рукава, хомуты, защитные пружины фитингов). Выбор каждой группы комплектующих для РВД влияет на герметичность гидравлического соединения и долговечность рукавов.

Виды рукавов как основных комплектующих

Рукав высокого давления — базовый элемент комплектующих для РВД. По стандарту армирования рукава делятся на оплёточные 1SN/2SN для давления до 400 бар и спиральные 4SP/4SH/6SH для давления до 1000 бар. При выборе рукава для РВД учитывают рабочее давление гидравлической системы, диаметр и тип рабочей жидкости.

Маркировка рукавов в комплектующих для РВД

На наружном слое рукава нанесена маркировка комплектующего для РВД: тип, диаметр, WP (рабочее давление), BP (давление разрыва) и дата производства. По стандарту ISO 6945 рукав РВД как комплектующее гидравлической системы заменяют не позднее 6 лет с даты производства.

Типы фитингов как комплектующих

Фитинги — соединительные комплектующие для РВД, обжимаемые на рукаве прессом через матрицы. Каждый фитинг состоит из обоймы (обжимается кримпером) и ниппеля, соединяющего рукав с арматурой. По типу резьбы фитинги для РВД делятся на несколько стандартов.

Виды резьбовых соединений фитингов для РВД

• BSP (дюймовая трубная резьба) — распространённые фитинги для РВД в европейской гидравлике: уплотнение по конусу или плоскому торцу.
• JIC (конусная резьба 37°) — фитинги для РВД американского стандарта: гидравлическое соединение через конус 37° без дополнительных уплотнений.
• ORFS (плоское торцевое соединение с кольцом) — фитинги для РВД с уплотнительным кольцом: максимальная герметичность гидравлического соединения при высоком давлении.
• Метрическая резьба (DIN 2353) — фитинги для РВД по европейскому стандарту гидравлических соединений промышленного оборудования.

Конфигурации фитингов для РВД

• Прямые фитинги — комплектующие с прямым ниппелем при прямолинейной прокладке рукавов.
• Угловые фитинги 45° и 90° — комплектующие для РВД для изменения направления рукава без нарушения радиуса изгиба.
• Переходные фитинги — комплектующие с разными резьбами на концах для смешанных гидравлических соединений арматуры.

Матрицы как технологические комплектующие

Матрицы — технологические комплектующие, формирующие заданный диаметр обжима фитинга. Их подбирают строго по каталогу производителя: неверный диаметр матрицы нарушает герметичность гидравлического соединения рукава с фитингом под давлением. Матрицы как комплектующие для РВД выпускаются в шестисегментном и восьмисегментном исполнении — восьмисегментные дают более равномерный обжим рукавов большого диаметра.

Виды защитных комплектующих для РВД

• Спиральные защитные рукава — комплектующие для РВД из полиэтилена или полиамида: защищают рукава от истирания в зонах трения.
• Защитные пружины для фитингов — металлические комплектующие: предотвращают перегиб рукава в зоне обжатого фитинга.
• Хомуты и скобы крепления — монтажные комплектующие для РВД: фиксируют рукав и исключают контакт с острыми кромками.
• Термозащитные чехлы — комплектующие из термостойкого материала: защита рукавов от высоких температур.

Расходные комплектующие для РВД

• Смазка для обжима фитингов — расходное комплектующее: наносится на обойму фитинга перед посадкой рукава для снижения усилия.
• Заглушки и колпачки для фитингов — комплектующие при хранении: предотвращают загрязнение канала рукавов.
• Уплотнительные кольца для фитингов — расходные комплектующие для РВД типа ORFS и метрических соединений: заменяют при разборке гидравлической арматуры и повторном монтаже.

Критерии подбора комплектующих для РВД

• Соответствие давлению — рукав, фитинги и матрицы как комплектующие для РВД подбирают под рабочее давление гидравлики с запасом 25%.
• Единый стандарт резьбы фитингов — фитинги как комплектующие для РВД должны соответствовать резьбовому стандарту гидравлической арматуры системы.
• Совместимость матриц с фитингами — матрицы для РВД подбирают по диаметру обжима из каталога производителя фитинга.
• Тип рабочей жидкости — рукав и уплотнительные комплектующие для РВД должны быть совместимы с маслом, эмульсией или водой гидравлической системы.

Типичные ошибки при подборе комплектующих для РВД

• Смешивание стандартов фитингов — фитинги BSP и JIC как комплектующие для РВД внешне похожи, но несовместимы: гидравлическое соединение даёт утечку под давлением.
• Занижение давления комплектующих — рукав или фитинги для РВД с давлением ниже рабочего разрушаются в гидравлической системе при эксплуатации.
• Неверные матрицы для обжима — матрицы неверного диаметра нарушают герметичность обжима фитинга для РВД на рукаве.
• Отсутствие защитных комплектующих для РВД — рукав без спирального рукава и хомутов в зонах трения истирается в разы быстрее.

Комплектующие для РВД включают рукава высокого давления, обжимные фитинги, матрицы для обжима, защитные и расходные элементы. Подбирают комплектующие для РВД под рабочее давление гидравлики, диаметр рукавов и стандарт резьбы фитингов. Правильный подбор комплектующих для РВД обеспечивает герметичность соединений рукавов.
