Рукав высокого давления (РВД) — ключевой элемент гидравлической системы. Но шланг не работает без управляющей арматуры. Клапан РВД — это устройство, которое контролирует поток рабочей жидкости: открывает, перекрывает или ограничивает его в нужный момент. От правильного выбора зависит безопасность, эффективность и ресурс всей гидравлической линии.

Клапан РВД — запорно-регулирующая арматура, которая устанавливается на рукав высокого давления или в точке его подключения к системе. Задача — управлять потоком рабочей жидкости: масла, воды, эмульсии или другой среды.

Без клапана РВД система не защищена от обратного тока жидкости, перегрева, избыточного давления и утечек при отсоединении рукава. При разрыве шланга или плановом отключении линии арматура мгновенно перекрывает поток. Клапаны для РВД применяются в строительной, горной, сельскохозяйственной и промышленной технике — везде, где используются рукава высокого давления.

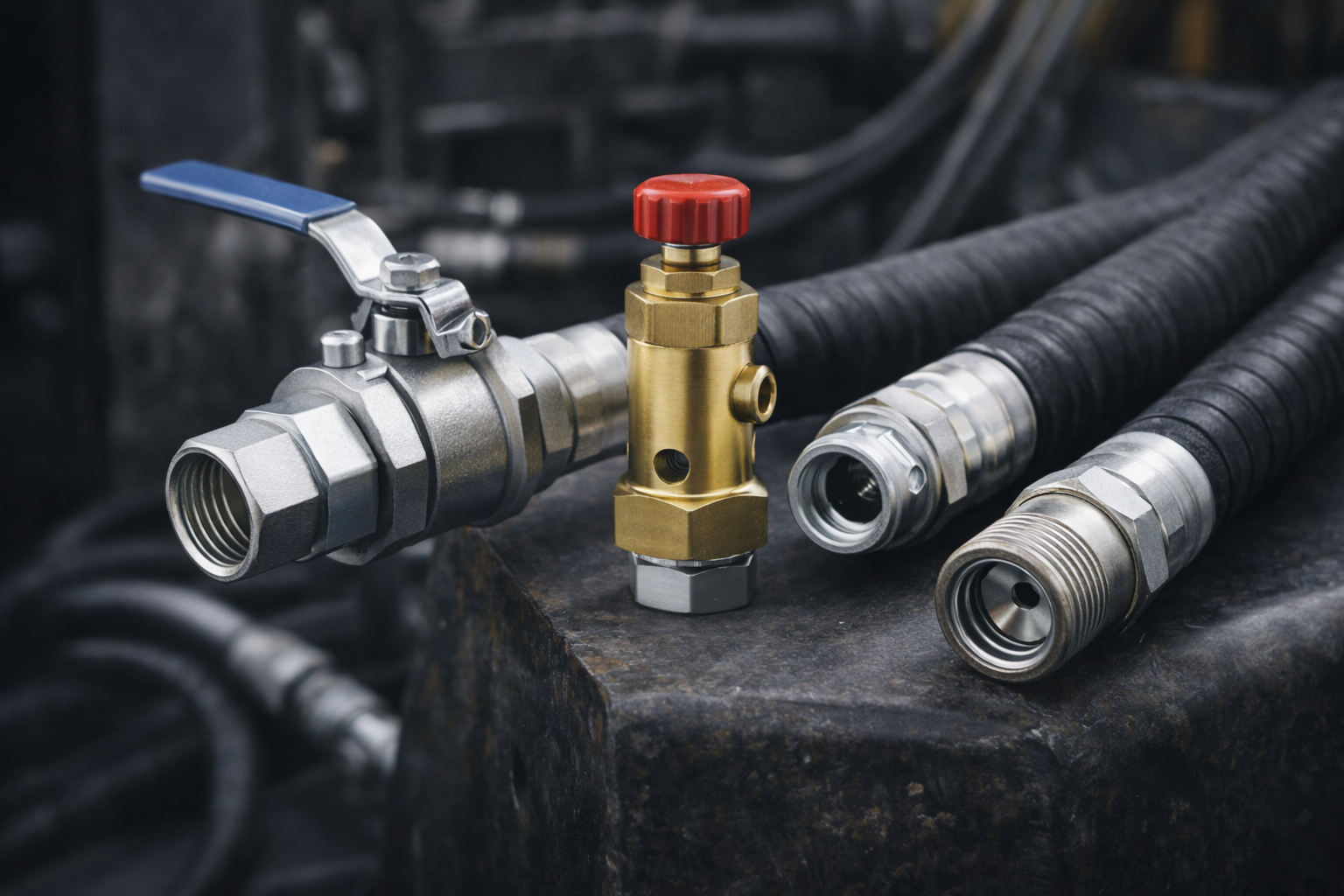

По функции арматура делится на несколько групп.

Обратный клапан РВД — пропускает жидкость только в одном направлении, блокируя обратный ток. Защищает насос и другие элементы системы.

Предохранительный клапан РВД — срабатывает при превышении допустимого давления и сбрасывает избыток жидкости в дренажную линию. Защищает систему от гидравлического удара.

Быстроразъёмный клапан РВД — автоматически перекрывает поток при отсоединении рукава. Исключает утечки и попадание воздуха в момент разъединения магистрали.

Игольчатый клапан РВД — позволяет плавно регулировать расход. Применяется на контрольных точках и в системах с регулируемым потоком.

Шаровой клапан РВД — обеспечивает полное открытие или закрытие линии. Отличается низким гидравлическим сопротивлением и простотой обслуживания.

Обратный клапан РВД — один из самых востребованных типов в гидравлике. Устройство: корпус, запорный элемент (шарик, тарелка или конус) и возвратная пружина.

Принцип работы: давление жидкости в прямом направлении преодолевает усилие пружины и открывает запорный элемент. При падении давления или обратном токе пружина прижимает элемент к седлу — клапан РВД закрывается. Весь цикл занимает доли секунды, что исключает даже кратковременный обратный ток.

Где устанавливают обратный клапан РВД

• На выходе насоса — защита от обратного хода при остановке.
• На ответвлениях магистрали — исключение перетоков между контурами.
• На всасывающей линии — сохранение залива насоса.

Ключевые параметры: рабочее давление до 350–400 бар, давление открытия 0,3–3 бар, диаметр условного прохода (Ду).

Предохранительный клапан РВД — обязательный элемент любой гидравлической системы. Он защищает рукава, цилиндры, насос и распределитель от разрушения при гидравлическом ударе — резком скачке давления выше допустимого предела.

Принцип работы: пока давление не превышает настроечного значения, арматура закрыта. При достижении порога запорный элемент приподнимается и часть жидкости уходит в слив. После снижения давления клапан РВД снова закрывается.

Настройка выполняется регулировочным винтом. Порог срабатывания устанавливают на 10–15% выше максимального рабочего давления системы. Если порог занижен, арматура будет постоянно подтравливать жидкость и система потеряет производительность.

Быстроразъёмный клапан РВД (БРС-клапан) решает задачу безопасного подключения и отключения рукавов под давлением или в паузе между рабочими циклами.

Конструкция: вилка и розетка, в каждую встроен клапан РВД с подпружиненным запорным элементом. При соединении оба клапана открываются одновременно, при разъединении — синхронно закрываются. Утечки и попадание воздуха исключены.

Преимущества быстроразъёмного клапана РВД

• Моментальное подключение без инструмента.
• Нулевые утечки при разъединении.
• Возможность работы под остаточным давлением.
• Долгий ресурс: качественный клапан РВД выдерживает десятки тысяч циклов.

Тип арматуры. Определите задачу: защита от обратного тока — обратный клапан РВД; защита от перегрузки — предохранительный; удобное подключение — быстроразъёмный.

Рабочее давление. Номинал клапана РВД — не ниже максимального давления системы. Стандартные значения: 250, 315, 400 бар.

Диаметр условного прохода (Ду). Подбирают под диаметр рукава: заужение увеличивает сопротивление и снижает КПД всей гидравлической линии.

Резьбовое соединение. Клапан РВД должен соответствовать стандарту системы: метрика, BSP, JIC, ORFS.

Рабочая среда. Для агрессивных жидкостей — корпус из нержавеющей стали, уплотнения из фторкаучука (FKM/Viton).

Направление потока. Корпус клапана РВД маркируется стрелкой — она должна совпадать с направлением движения жидкости. Неверная установка обратного клапана перекроет линию.

Момент затяжки. Резьбовые соединения затягивают динамометрическим ключом согласно документации на арматуру. Перетяжка деформирует уплотнение и нарушает герметичность.

Замена уплотнений. Кольца и прокладки — расходный материал. При плановом обслуживании их заменяют независимо от видимого состояния. Особенно важно менять уплотнения при использовании агрессивных сред.

Контроль настройки. Порог срабатывания предохранительного клапана РВД проверяют манометром при каждом сезонном обслуживании. Отклонение от заданного значения говорит об износе пружины или седла.

Клапан РВД — обязательный элемент гидравлической системы с рукавами высокого давления. Обратный клапан РВД защищает от обратного тока, предохранительный — от разрушения при гидроударе, быстроразъёмный обеспечивает герметичное подключение рукавов. Выбирайте тип по функции, рабочему давлению и диаметру условного прохода, соблюдайте направление потока и момент затяжки при монтаже.
