Кабель РВД — защитные оболочки, спирали и металлические оплётки, которые надевают на рукав высокого давления для защиты от механических повреждений и истирания. Правильно подобранный кабель для РВД продлевает ресурс рукава и снижает риск разрыва.

Определение кабеля для рукава РВД

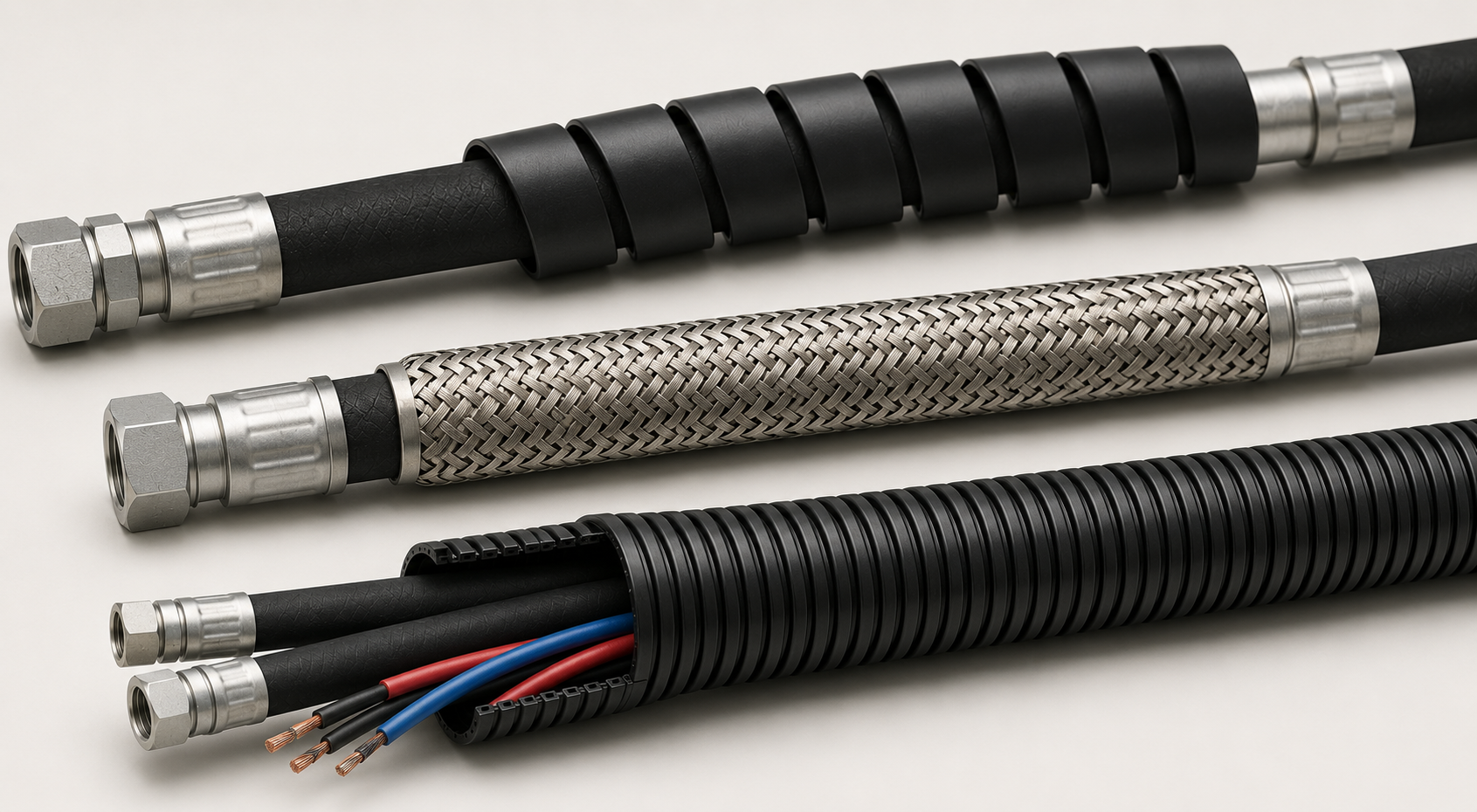

Термин «кабель РВД» означает защитную оплётку или спираль поверх рукава высокого давления — от истирания, порезов и ультрафиолета. Второе значение — гибкий кабель-канал для совместной прокладки электрики и рукавов РВД.

Почему защита важна для рукава РВД

Рукав высокого давления работает при 160–420 бар, и любое повреждение наружного слоя сокращает срок службы и повышает риск разрыва. Кабель для РВД принимает истирание от металлических поверхностей и абразивного грунта. Защита рукава кабелем снижает внеплановые остановки техники на 40–60%.

Основные функции кабеля РВД

• Защита от истирания — кабель принимает износ вместо наружной резины рукава РВД, предотвращая оголение армирования.
• Защита от порезов — кабели для РВД выдерживают острые кромки металла и камень на строительных объектах.
• Защита от ультрафиолета — кабели и оплётки для РВД замедляют старение резинового слоя рукава на открытых площадках.
• Тепловая защита — термозащитный кабель для РВД снижает воздействие от горячих деталей двигателя.
• Фиксация трассы — спиральный кабель для РВД удерживает рукав от провисания и контакта с подвижными частями.

Спиральная защита — кабель-спираль для РВД

Спиральный кабель для РВД — самый распространённый вид защиты рукава высокого давления. Спираль из полиэтилена или нейлона накручивается поверх рукава РВД и защищает от истирания и ударов. Кабель-спираль монтируется без инструментов и меняется без снятия рукава.

Металлическая оплётка — кабель-броня для РВД

Металлическая оплётка из нержавеющей или оцинкованной стали — усиленная защита рукава РВД для горных работ, металлургии и карьерной техники. Кабель-броня для РВД надевается поверх рукава и фиксируется хомутами у фитингов. Металлическая оплётка выдерживает порезы и удары, которые полимерная спираль не выдержит.

Термозащитный кабель для РВД

Термозащитный кабель для РВД — оболочка из силиконизированного стекловолокна или алюминиевой фольги для зон с температурой до 250–600 °C. Применяется рядом с выхлопными трубами, турбинами и горячими коллекторами. Без термозащиты рукав РВД оплавляется и разрушается.

Кабель-канал для прокладки рядом с РВД

Гибкий кабель-канал применяется для совместной прокладки электрических кабелей и рукавов РВД на строительной и сельскохозяйственной технике. Кабель-канал разделяет силовые кабели и рукав РВД, исключая взаимный износ при вибрации. Используется на стрелах экскаваторов и манипуляторах.

Полимерные материалы кабеля для РВД

• Полиэтилен (PE) — лёгкий кабель-спираль для РВД, стойкий к маслам и химикатам. Диапазон температур: −40...+80 °C.
• Нейлон (PA) — кабель для РВД с высокой износостойкостью и стойкостью к истиранию. До +120 °C.
• Полиуретан (PU) — наиболее износостойкий кабель для РВД: стойкость к истиранию в 5–6 раз выше полиэтилена.

Металлические материалы кабеля для РВД

• Нержавеющая сталь AISI 304 — кабель-броня для РВД при высокой механической нагрузке и влажности.
• Оцинкованная сталь — доступный кабель-броня для РВД в сухих условиях.
• Стекловолокно с силиконом — термозащитный кабель для РВД до 600 °C.

Параметры выбора кабеля для РВД

• Наружный диаметр рукава — кабель для РВД подбирают строго по диаметру: узкий не наденется, широкий не защитит.
• Условия эксплуатации — истирание, порезы или высокая температура определяют тип кабеля для РВД: полимер, металл или термозащита.
• Температурный режим — выше 80 °C полиэтиленовый кабель для РВД не применяют: нужен нейлон или термозащита.
• Длина рукава РВД — кабель-спираль заказывают с запасом 10–15%, так как при навивке расходуется больше материала.

Как установить кабель-спираль на рукав РВД

1. Отмерить длину кабель-спирали с запасом 15% от длины рукава.
2. Начать навивку с одного конца рукава РВД, соблюдая шаг спирали.
3. Дойти до второго конца и зафиксировать торцы кабеля хомутом или термоусадкой.
4. Проверить, что кабель равномерно закрывает всю длину рукава без пропусков.

Монтаж металлической оплётки на рукав РВД

Металлический кабель-броня надевается на рукав до установки фитингов: после обжимки надеть оплётку невозможно. Оплётку фиксируют стальными хомутами у каждого фитинга рукава РВД. Торцы обрабатывают заглушкой или термоусадкой — чтобы острые края проволоки не повредили рукав.

Признаки износа кабеля для РВД

• Видимое истирание кабель-спирали — уменьшение толщины витков более чем на 50%: защита рукава неэффективна.
• Трещины и разрывы кабеля — полимерный кабель для РВД потрескался от мороза или ультрафиолета: защита нарушена.
• Оголение армирующей оплётки — если через повреждённый кабель видна стальная оплётка рукава РВД, замена неотложна.
• Деформация металлической оплётки — вмятины и разорванные проволоки кабель-брони снижают защиту рукава.

Типичные ошибки при подборе кабеля для РВД

• Неверный диаметр кабеля — кабель меньше диаметра рукава РВД не наденется; больший размер болтается и не защищает.
• Полимерный кабель в зоне нагрева — кабель-спираль из полиэтилена рядом с выхлопной трубой оплавится и потеряет защитные свойства.
• Монтаж оплётки после обжимки — на готовый рукав с обжатыми фитингами надеть металлическую оплётку невозможно.
• Отсутствие фиксации торцов — незафиксированный кабель-спираль соскальзывает при движении и перестаёт защищать рукав.

Кабель для РВД защищает рукав высокого давления от истирания, порезов и теплового воздействия. Выбирают по диаметру рукава и условиям: полимерная спираль для стандартных условий, металлическая оплётка при высокой нагрузке, термозащита в зонах нагрева. Монтаж металлической брони выполняют до обжимки фитингов; спираль накручивают по всей длине рукава РВД.
