Характеристики РВД — рукавов высокого давления — определяют область применения и срок службы рукава в гидравлической системе. Рабочее давление, температурный диапазон, диаметр, материал армирования и радиус изгиба — ключевые параметры при выборе, замене или изготовлении РВД. В этой статье разберём каждую характеристику рукавов РВД: что она означает, как её читать по маркировке и как применять при подборе.

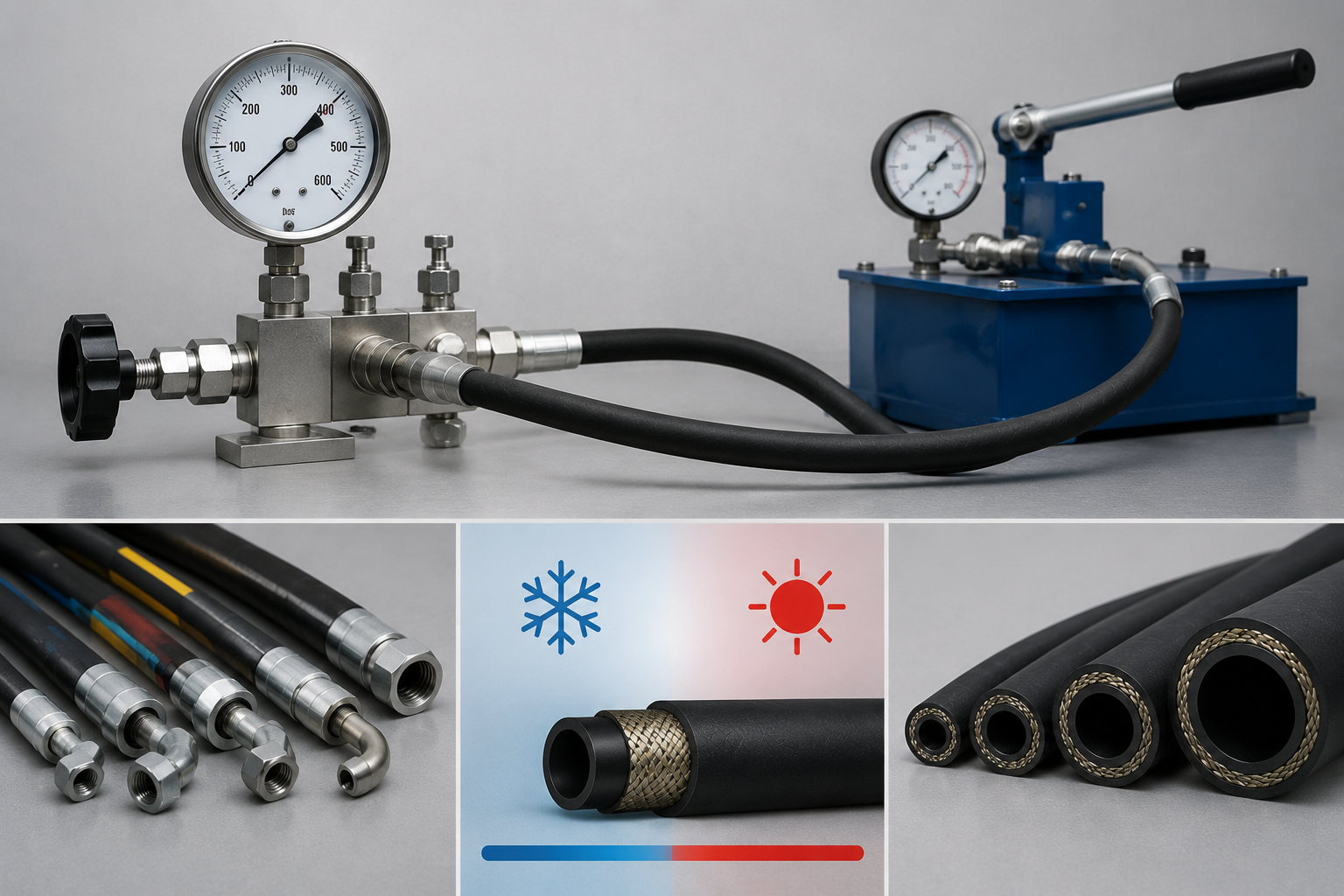

Рабочее и испытательное давление рукавов

Рабочее давление РВД — максимальное давление гидравлической жидкости, при котором рукав эксплуатируется без риска повреждения. Рабочее давление указывают в барах или МПа на маркировке рукава и в паспорте характеристик РВД. Испытательное давление составляет 1,5 рабочего: при таком давлении проводят опрессовку рукавов перед установкой в гидравлическую систему. Давление разрыва рукавов по ISO 6945 должно превышать рабочее не менее чем в 4 раза — этот запас обеспечивает безопасность при гидравлических ударах.

Как выбрать рукав РВД по давлению

• Определить рабочее давление гидравлики — берут из технической документации оборудования: именно при этом давлении рукав работает постоянно.
• Учесть пиковые давления — кратковременные гидравлические удары могут превышать номинальное рабочее давление рукавов на 20–30%.
• Выбрать рукав РВД с запасом — рабочее давление рукавов должно соответствовать максимальному давлению системы с учётом пиков нагрузки.

Рабочая температура рукавов

Температурный диапазон — характеристика РВД, определяющая допустимые температуры рабочей жидкости и окружающей среды при эксплуатации рукавов. Стандартный температурный диапазон рукавов с резиновым внутренним слоем составляет от −40 до +100 °С для рабочей жидкости. При повышении температуры рабочей жидкости сверх нормы характеристики рукавов деградируют: резина внутреннего слоя твердеет, армирование теряет эластичность.

Влияние температуры на характеристики рукавов

• Высокая температура рабочей жидкости — при температуре свыше +100 °С внутренний слой рукавов разрушается, снижая герметичность соединений под давлением.
• Низкая температура — при температуре ниже −40 °С рукав теряет гибкость, трескается при изгибе и требует специального низкотемпературного материала армирования.
• Защита от внешнего нагрева — при работе вблизи горячих поверхностей применяют защитный рукав из стекловолокна или термостойкой фольги.

Внутренний диаметр рукавов

Внутренний диаметр — основная геометрическая характеристика РВД, определяющая расход рабочей жидкости при заданном давлении гидравлики. Внутренний диаметр рукавов РВД стандартизирован в дюймах: 1/4", 3/8", 1/2", 3/4", 1" и другие типоразмеры. При уменьшении внутреннего диаметра скорость потока жидкости возрастает, что увеличивает потери давления в гидравлической системе. Наружный диаметр рукавов зависит от числа слоёв армирования: его значение, а также диаметр обжима фитинга, указывают в каталоге производителя для каждого типоразмера.

Типы армирования и рабочее давление рукавов РВД

Армирование — силовой каркас рукава РВД из стальной проволоки, определяющий максимальное рабочее давление и радиус изгиба рукавов. Оплёточное армирование (одна или две стальные оплётки) применяют для давления до 400 бар, спиральное из 4–6 слоёв — для высокого давления от 350 до 700 бар. Один слой оплётки (EN 853 1SN) — до 225 бар, два слоя (EN 853 2SN) — до 400 бар, спираль (EN 856) — до 700 бар в зависимости от диаметра. Рукавы со спиральным армированием используют в экскаваторах, буровых установках и гидравлических прессах.

Минимальный радиус изгиба и трассировка рукавов РВД

Минимальный радиус изгиба — наименьший допустимый радиус кривизны рукава при прокладке без ущерба для армирования. Рукавы с одним слоем армирования обладают большей гибкостью и меньшим радиусом изгиба, что упрощает прокладку в стеснённых условиях. Рукавы с 4–6 слоями армирования имеют жёсткую конструкцию и увеличенный радиус изгиба — для подключения в ограниченном пространстве используют угловые фитинги. При прокладке закладывают запас длины 15–20% для компенсации изменения геометрии рукавов при изменении давления гидравлики.

Совместимость материала внутреннего слоя рукавов РВД с жидкостью

Материал внутреннего слоя рукавов РВД определяет совместимость с рабочей жидкостью. Рукавы с нитрил-бутадиеновым каучуком (NBR) применяют с минеральными гидравлическими маслами. Для огнестойких жидкостей и воды используют рукавы из неопрена (CR) или EPDM. Наружный слой рукавов выбирают по условиям: стандартная резина, антиабразивный или термостойкий слой при работе вблизи горячих поверхностей.

Срок службы рукавов РВД

Нормативный срок службы РВД зависит от рабочего давления, температуры и условий эксплуатации. Производители указывают срок службы в паспорте — как правило, от 2 до 6 лет при соответствии условий заявленным характеристикам. Плановую замену выполняют до истечения срока, не дожидаясь видимых повреждений.

Как читать маркировку рукавов РВД

Характеристики РВД стандартизированы по EN 853, EN 856 (европейские) и SAE 100R (американский). Маркировка рукавов РВД включает стандарт, внутренний диаметр, рабочее давление и тип армирования. Пример: EN 853 2SN 3/4" 400 BAR — рукав РВД с двухслойным армированием, диаметром 3/4" и рабочим давлением 400 бар. EN 856 4SP 1" 350 BAR — рукав РВД с четырёхслойным спиральным армированием для высокого давления гидравлики.

Характеристики РВД — рабочее давление, температурный диапазон, диаметр, армирование, радиус изгиба и материал — определяют область применения рукавов в гидравлической системе. Рукавы РВД с нужными характеристиками подбирают по стандарту маркировки EN 853, EN 856 или SAE 100R исходя из давления, температуры и типа рабочей жидкости. Соответствие характеристик РВД параметрам гидравлической системы обеспечивает надёжную работу и нормативный срок службы рукавов.
