Фитинги для РВД — металлические концевые элементы, которые крепятся на концах рукавов высокого давления и обеспечивают герметичное подключение к гидравлической системе. Правильный выбор определяет надёжность всего соединения.

Назначение фитингов для РВД

Фитинг для РВД — концевое соединение рукава высокого давления с штуцерами насоса, распределителя или цилиндра гидравлики. Без фитинга рукав РВД — просто отрезок шланга. Изделия рассчитаны на давление до 700 бар и выдерживают вибрацию, перепады температур и воздействие масла.

Из каких материалов делают фитинги для РВД

Стандартные изделия делают из углеродистой стали с цинковым или никелевым покрытием. Нержавеющие фитинги для РВД применяют в агрессивных средах: пищевая промышленность, химия, морская техника. Латунные варианты — для систем до 100 бар.

Основные части фитинга для РВД

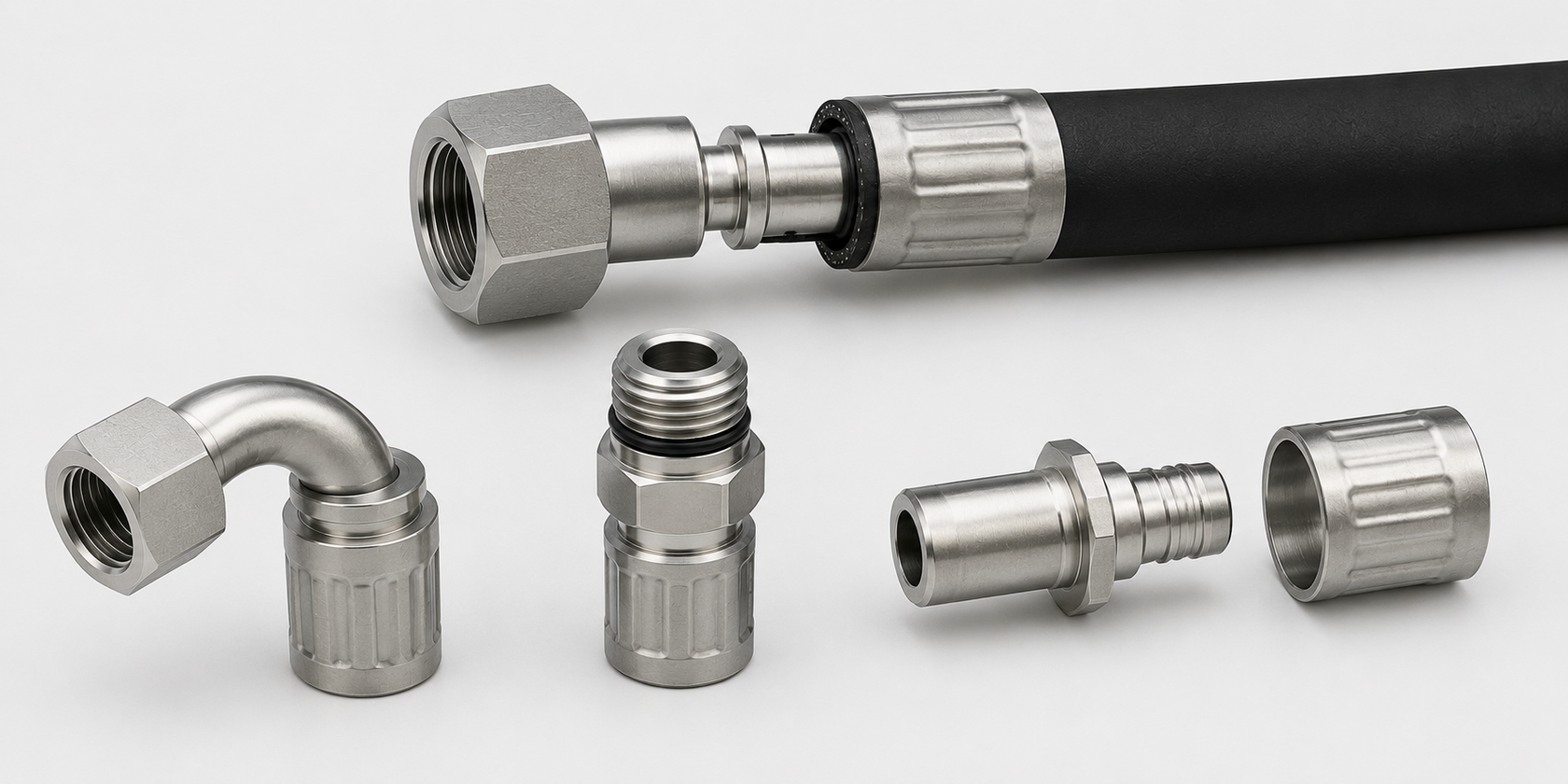

Каждый фитинг для РВД состоит из двух элементов. Ниппель — внутренняя часть, вводимая в полость рукава для герметичности изнутри. Обойма — наружная часть, охватывающая рукав снаружи и фиксирующая соединение при обжимке. Вместе ниппель и обойма создают неразъёмное крепление рукава РВД.

Как фитинг удерживается на рукаве РВД

При обжимке пресс деформирует обойму, вдавливая её в наружный слой рукава. Ниппель распирает рукав изнутри: оплётка и оба резиновых слоя намертво зажаты между ниппелем и обоймой. Готовое соединение выдерживает давление в 4 раза выше рабочего.

По способу крепления

• Обжимной фитинг для РВД — устанавливается прессом. Самый надёжный тип, применяется в 95% случаев.
• Навинчиваемый фитинг для РВД — накручивается вручную без пресса. Применяют при полевом ремонте. Ресурс ниже, чем у обжимного.
• Фитинг с предустановленной обоймой — обойма надета на рукав заранее, ускоряет серийное изготовление РВД.

По форме подключения

• Прямой фитинг для РВД — рукав и штуцер на одной оси, стандартное решение.
• Угловой 45° для РВД — вывод рукава под углом из-за компоновки техники.
• Угловой 90° для РВД — для стеснённых мест, где прямое подключение невозможно.
• Тройниковый для РВД — разветвление одной линии на два рукава.

По конструкции уплотнения

• Конусное уплотнение — конус поджимается к седлу без прокладок. Применяют в стандартах JIC и DIN.
• Торцевое уплотнение — резиновое кольцо O-ring на торце. Стандарт ORFS, максимальная герметичность.
• Резьбовое уплотнение — коническая резьба или нить PTFE. Стандарты NPT и BSPT.

Основные стандарты резьбы фитингов РВД

• BSP (BSPP / BSPT) — британский стандарт: цилиндрическая или коническая резьба. Самый распространённый в отечественной и европейской технике.
• Метрическая резьба (M) — стандарт DIN 3865. M12–M27, немецкая и японская гидравлика.
• JIC 37° — американский конус 37°, герметичность металл по металлу. Американская и корейская техника.
• ORFS — торцевое уплотнение кольцом O-ring. Максимальная герметичность для высоконагруженных систем.
• NPT — американская коническая резьба, промышленная гидравлика США.

Как определить стандарт резьбы фитинга РВД

Стандарт резьбы определяют по шагу, наружному диаметру и форме торца — резьбомером и штангенциркулем. При ошибочном выборе соединение не будет герметичным даже при правильной обжимке.

Параметры подбора фитинга для РВД

• Диаметр рукава РВД — DN 6, 8, 10, 12, 16, 19, 25, 32 и далее: фитинг подбирают строго по размеру.
• Тип конструкции рукава — для 1SN, 2SN и спиральных рукавов РВД обоймы различаются по размеру и глубине посадки.
• Рабочее давление — должно соответствовать давлению системы или превышать его.
• Резьбовой стандарт — определяют по штуцеру оборудования.
• Форма — прямой, угловой 45° или 90°: выбирают по трассировке рукава.

Как замерить фитинг со старого рукава РВД

Если маркировка стёрта, стандарт определяют измерением: наружный диаметр резьбы штангенциркулем, шаг — резьбомером. Диаметр рукава замеряют после снятия старого фитинга. Эти данные позволяют точно заказать нужные комплектующие и изготовить новый рукав.

Что такое обжимка фитинга РВД

Обжимка — механическая деформация обоймы прессом с матрицей нужного диаметра. Обойма равномерно обжимается по всей длине, зажимая рукав между ниппелем и обоймой. Правильная обжимка гарантирует герметичность при максимальном рабочем давлении.

Этапы обжимки фитинга для РВД

1. Отрезать рукав РВД по размеру и снять фаску с торца.
2. Надеть обойму на рукав, вставить ниппель до упора.
3. Установить рукав с фитингом в пресс с нужной матрицей.
4. Выполнить обжимку до заданного диаметра обоймы по таблице производителя.
5. Визуально проверить равномерность обжимки и отсутствие трещин.

Зачем опрессовывать РВД после установки фитингов

Опрессовка — испытание давлением 1,5 рабочего для проверки качества обжимки и герметичности. Дефект выявляется только под давлением, поэтому процедура обязательна. Результат фиксируют в журнале изготовления рукавов.

Типичные ошибки подбора фитингов РВД

• Несоответствие типа рукава — фитинг для 1SN не подходит для 2SN: глубина обжимки различается.
• Смешение резьбовых стандартов — BSP и метрическая резьба внешне похожи, но несовместимы: соединение течёт.
• Занижение рабочего давления — фитинг ниже системного давления разрушится при пиковых нагрузках.
• Неправильный диаметр обжимки — обжимка сверх нормы повреждает внутренний слой; недообжимка даёт течь из-за неплотного контакта ниппеля.

Фитинги для РВД — концевые элементы рукавов высокого давления, состоящие из ниппеля и обоймы. Подбирают по диаметру рукава, типу конструкции, рабочему давлению и резьбовому стандарту. Обжимка выполняется на прессе, опрессовка — обязательна перед установкой.
