Диагностика рукавов высокого давления — плановый осмотр и инструментальная проверка РВД на дефекты, износ и утечки. Своевременная диагностика предотвращает аварийный разрыв и внеплановый останов техники.

Что происходит без диагностики рукавов РВД

Рукава высокого давления работают в условиях постоянных пульсаций, вибрации и перегибов — износ накапливается незаметно. Без диагностики дефекты наружного слоя, трещины в оплётке и микроутечки в зоне фитингов выявляются только после разрыва. Разрыв рукавов РВД под давлением 200–700 бар угрожает безопасности персонала и останавливает технику.

Что даёт плановая диагностика рукавов высокого давления

• Выявление дефектов до разрыва — диагностика рукавов высокого давления обнаруживает трещины, истирание и вздутия на стадии, когда рукав РВД ещё цел.
• Контроль фитингов — проверка зоны обжима выявляет утечки и ослабление соединений до аварии.
• Планирование замены — плановая диагностика позволяет заменить рукав РВД в простой, а не аварийно.

Регламент диагностики РВД

• Ежесменный осмотр — визуальная проверка рукавов РВД на дефекты и утечки масла перед каждой сменой.
• Ежемесячная диагностика — детальный осмотр рукавов РВД под давлением: зона фитингов и состояние оплётки.
• Ежегодная инструментальная проверка — диагностика рукавов РВД с замером давления и проверкой параметров по норме.
• Внеплановая диагностика — при утечках, резком падении давления или механическом повреждении рукавов РВД.

Что проверяют при внешней диагностике рукавов РВД

Внешний осмотр — основной метод диагностики рукавов высокого давления. Его проводят по всей длине от фитинга до фитинга, уделяя особое внимание зонам перегибов и контакта с металлическими конструкциями. При осмотре оценивают наружный слой, оплётку и геометрию рукавов РВД.

Зоны повышенного износа при диагностике

• Зона фитинга — наиболее нагруженная точка РВД: здесь концентрируются напряжения при давлении и перегибе; выявляются утечки и трещины обоймы фитинга.
• Зона перегиба — радиус меньше допустимого снижает прочность рукава высокого давления: выявляются трещины и деформация.
• Зона контакта с опорой — без защитной оплётки рукава РВД истираются насквозь: осмотр выявляет износ на ранней стадии.

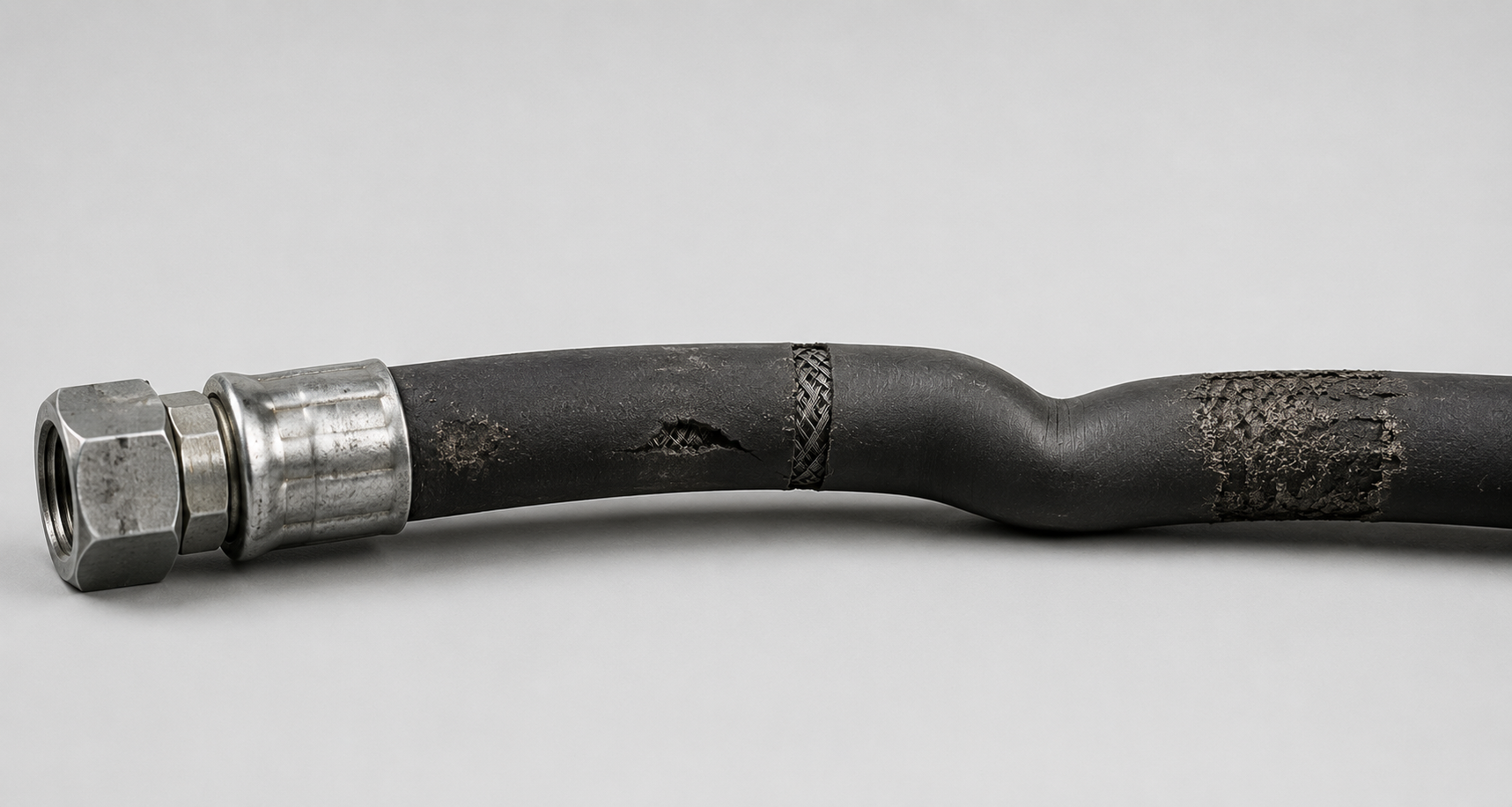

Критические дефекты рукавов высокого давления

Критические дефекты — повреждения, при которых эксплуатация рукавов высокого давления недопустима: вздутие наружного слоя (расслоение под давлением), сквозное истирание до оплётки, трещины с обнажением металла оплётки и утечки масла через наружный слой. Все эти дефекты требуют немедленной замены рукавов РВД.

Некритические дефекты

• Поверхностные трещины наружного слоя — не достигают оплётки рукавов РВД: дефект фиксируется, замена планируется при ближайшем обслуживании.
• Потёртость наружного слоя — не обнажает оплётку рукавов РВД: устанавливают защитный чехол и контролируют износ при последующих проверках.
• Начальные следы масла у фитинга — начальная утечка рукавов РВД: планируют замену при ближайшем обслуживании.

Методы инструментальной диагностики рукавов высокого давления

Инструментальная диагностика включает замер рабочего давления манометром на контрольных штуцерах гидросистемы. Падение более чем на 10% при исправном насосе указывает на внутренние утечки через рукав высокого давления. Дополнительный метод — гидравлическое испытание: рукав РВД выдерживают под давлением 1,5 × WP (WP — рабочее давление) в течение 1–2 минут.

Оборудование для диагностики

• Манометр — замер рабочего давления в рукавах РВД при диагностике гидросистемы.
• Опрессовочный стенд — гидравлическое испытание рукавов РВД давлением 1,5 × WP.
• Течеискатель — ультразвуковой прибор для выявления утечек в рукавах РВД без демонтажа.

Как обнаружить утечки при диагностике

Внешние утечки рукавов РВД обнаруживают визуально по масляным подтёкам на наружном слое или под техникой. Для точной локализации прикладывают белую ткань к зонам подозреваемых дефектов под рабочим давлением. Внутренние утечки рукавов высокого давления диагностируют по снижению давления и перегреву масла в гидросистеме.

Критерии замены рукавов высокого давления по результатам диагностики

• Возраст рукавов — по стандарту ISO 6945 рукав высокого давления заменяют не позднее 6 лет с даты производства в маркировке, независимо от внешнего состояния.
• Критические дефекты наружного слоя — вздутие, истирание до оплётки и трещины с обнажением металла: замена рукавов РВД немедленно.
• Утечки в зоне фитинга — масляные подтёки в зоне обжима рукавов РВД: замена обязательна.
• Падение давления ниже нормы — снижение на 10% и более при исправном насосе указывает на износ рукавов высокого давления.

Типичные ошибки при диагностике

• Диагностика только по видимым утечкам — вздутие и внутренний износ рукавов высокого давления не проявляются снаружи до разрыва.
• Пропуск зоны фитингов — большинство отказов рукавов РВД начинается именно здесь и не выявляется при быстром осмотре.
• Игнорирование возраста рукавов РВД — изделие без видимых дефектов, но старше 6 лет опасно в эксплуатации.
• Диагностика без давления — дефекты рукавов РВД проявляются только под рабочим давлением: проверка без давления не выявляет большинство повреждений.

Диагностика рукавов высокого давления включает ежесменный осмотр, ежемесячную детальную проверку и ежегодную инструментальную диагностику рукавов РВД. Критические дефекты — вздутие, сквозное истирание и утечки в зоне фитингов — требуют немедленной замены. Плановая диагностика рукавов РВД предотвращает разрыв и снижает затраты на ремонт гидросистемы.
