Армированный шланг высокого давления — гибкий рукав с силовым слоем армирования внутри стенки, который принимает нагрузку от давления жидкости, проходящей через шланг. Без армирования шланг не выдержит высокого давления и разорвётся при первом скачке нагрузки на конструкцию.

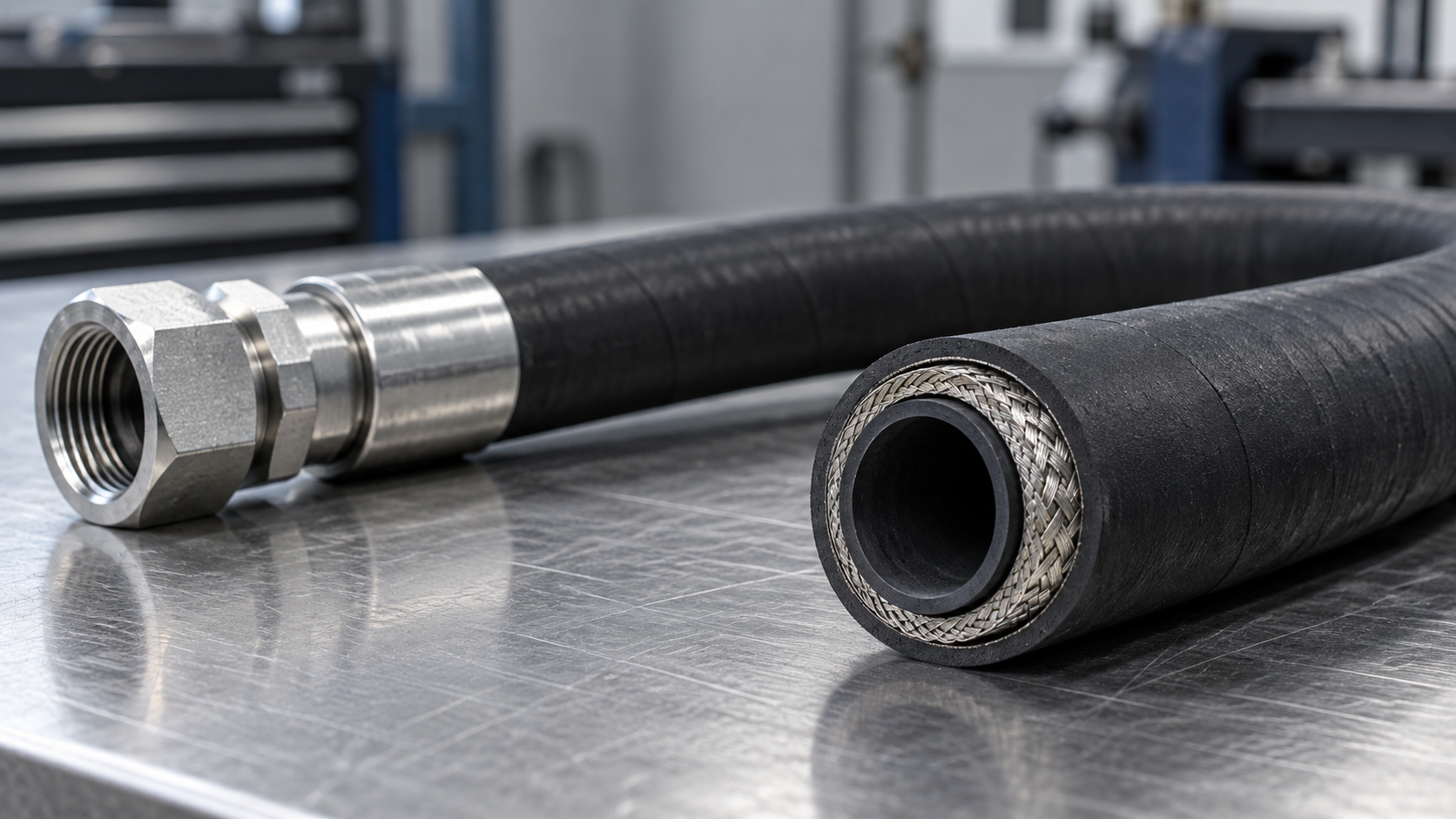

Армированный шланг высокого давления состоит из трёх слоёв: внутренний слой контактирует с жидкостью, армирующий слой шланга выдерживает давление, внешний слой армированного шланга защищает от повреждений.

Армирование шланга превращает эластичный шланг в конструкцию, способную работать под высоким давлением.

Удержание давления. Армированный шланг высокого давления выдерживает давление от 100 до 700 бар в зависимости от типа армирования.

Сохранение формы. Армирование шланга не даёт стенке вздуваться под нагрузкой, сохраняя диаметр армированного шланга на всей длине.

Устойчивость к пульсациям. Армированный шланг лучше переносит скачки давления, которые разрушают неармированный шланг быстрее.

Разница между армированным шлангом и неармированным шлангом принципиальна для задач с высоким давлением в системе.

Неармированный шланг. Подходит для низкого давления — полива, подачи воды, бытовых задач с минимальной нагрузкой на стенку шланга.

Армированный шланг высокого давления. Необходим там, где жидкость передаётся под давлением: в гидравлике, мойках высокого давления, промышленном оборудовании.

Неармированный шланг под высоким давлением почти всегда разрывается, поэтому армированный шланг высокого давления — обязательное требование для задач с давлением рабочей жидкости.

Армированный шланг высокого давления может иметь разный материал армирования, от этого зависят характеристики шланга.

Стальная проволока. Распространённый материал армирования шланга высокого давления, максимальная прочность, давление до 700 бар.

Текстильное армирование. Армированный шланг среднего давления, легче стального армирования, выдерживает до 100-150 бар.

Синтетическое волокно. Армированный шланг с волоконным армированием применяется при небольшом весе и умеренном давлении.

Комбинированное армирование. Сочетает стальное армирование с текстильным слоем для гибкости армированного шланга.

Армирование шланга высокого давления выполняется двумя способами.

Оплётка. Проволока армирования переплетается вокруг слоя армированного шланга по диагонали, слои оплётки определяют давление рукава.

Навивка. Проволока армирования укладывается по спирали в несколько слоёв, способ армирования применяется для шлангов с устойчивостью к пульсациям.

Армированный шланг с навивкой обычно выдерживает большее давление, чем шланг с оплёткой того же диаметра, но стоит дороже из-за сложности армирования.

Если вам нужна консультация по подбору армированного шланга высокого давления под конкретную задачу с учётом типа армирования, подробнее об услугах можно узнать на странице услуги РВД-Техцентр.

Подбор армированного шланга строится на нескольких критериях армирования одновременно.

Рабочее давление системы. Армированный шланг подбирают с запасом прочности армирования, а не строго по давлению оборудования.

Тип нагрузки. При пульсациях предпочтителен армированный шланг с навивкой, при стабильном давлении — шланг с оплёткой.

Условия эксплуатации. Для агрессивных сред важен материал армирования и состав слоёв армированного шланга.

Первый пример — сервисный центр мойки высокого давления, где клиенты жаловались на разрывы шлангов с текстильным армированием при нагрузках насоса на армированный шланг. Переход на армированный шланг со стальной оплёткой решил проблему разрывов армированного шланга при интенсивной ежедневной работе оборудования.

Второй пример — предприятие с гидравлическим прессом, где армированный шланг с одним слоем оплётки не выдерживал пульсации давления. Замена на армированный шланг с навивкой в два слоя устранила разрывы армирования шланга в местах изгиба конструкции.

Можно ли определить тип армирования визуально? Маркировка на слое армированного шланга обычно указывает тип армирования и количество слоёв армирования шланга.

Что прочнее — оплётка или навивка? Навивка выдерживает большее давление, но армированный шланг с навивкой дороже и менее гибкий.

Ржавеет ли стальное армирование внутри шланга? Армированный шланг защищён от влаги, но повреждение оболочки открывает путь коррозии армирования шланга.

Как долго служит армированный шланг высокого давления? От одного до шести лет в зависимости от материала армирования шланга и условий эксплуатации.

Армированный шланг высокого давления получает прочность благодаря силовому слою армирования из стальной проволоки, текстиля или синтетического волокна, заложенному между внутренним и внешним слоями шланга. Без армирования шланг не способен работать под давлением и разрывается при значительной нагрузке. Армирование шланга выполняется способом оплётки или навивки, выбор материала армирования зависит от рабочего давления, типа нагрузки и условий эксплуатации оборудования.
